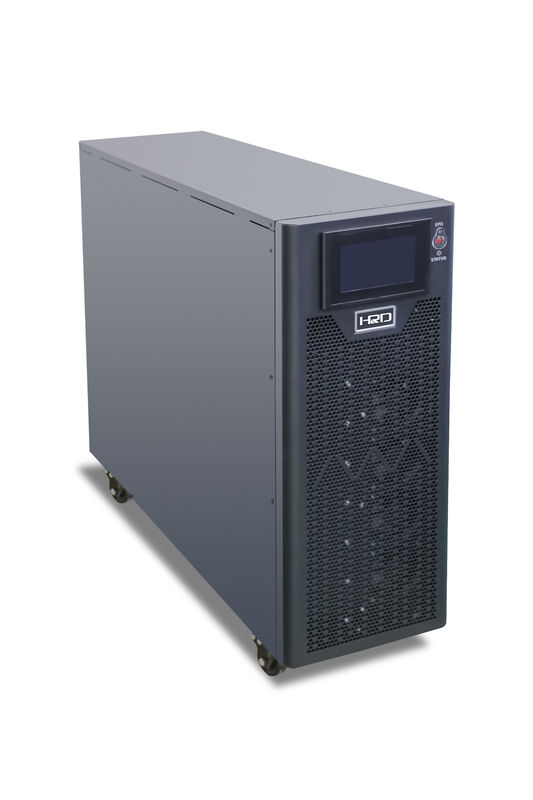

पीडब्ल्यूए-एक्स ऑनलाइन एचएफ यूपीएस 3 / 3phase10-60kva
उत्पाद विवरण:
उत्पत्ति के प्लेस: | शेन्ज़ेन चीन |
ब्रांड नाम: | HRD/OEM/ODM |
प्रमाणन: | CE,ISO9001:2000 |
मॉडल संख्या: | पीडब्ल्यूए-एक्स 3310-पीडब्ल्यूए 3360 एक्स |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 5pcs |
---|---|
मूल्य: | 2500-20000USD/PCS |
पैकेजिंग विवरण: | 1PCS/1CTN parallet के साथ |
प्रसव के समय: | 15-20days |
भुगतान शर्तें: | टीटी या LC नजर में |
आपूर्ति की क्षमता: | 50pcs/दिन |
मूल्य अवधि: | Fobshenzhen |
वारंटी: | 2 साल बाद शिपमेंट, 10 साल स्पेयर भागों का समर्थन |
विस्तार जानकारी |
|||
प्रमुखता देना: | उच्च आवृत्ति अप,ऑनलाइन निर्बाध बिजली की आपूर्ति,PWA-X ऑनलाइन HF UPS |
---|
उत्पाद विवरण
परिचय: पावरवेलएक्स (अमेरिका) श्रृंखला 3 चरण 10-60 किलोवाट एक उच्च अंत अनियंत्रित बिजली की आपूर्ति है, जिसने प्रदर्शन और सुपर उच्च विश्वसनीयता (एमटीबीएफ> 200,000 एच) बढ़ाने के लिए दुनिया की अग्रणी विद्युत और इलेक्ट्रॉनिक प्रौद्योगिकी को अपनाया है। 3nos उच्च गति डीएसपी पूरा होने के साथ डिजिटल नियंत्रण पूरी तरह से बिजली की आपूर्ति और यूपीएस विश्वसनीयता की उच्चतम गुणवत्ता सुनिश्चित करता है। 1.0 इनपुट पावर फैक्टर के साथ होने के नाते और 2% से कम THDi इस यूपीएस हरे और ऊर्जा की बचत का नेतृत्व करते हैं। यह मानविकी डिजाइन भी प्रदान करता है: सेवा की क्षमता, उपयोगकर्ता के अनुकूल टच स्क्रीन की पूर्ण फ्रंट पहुंच।
सही अनुप्रयोग:
इंटरनेट सेवा, मध्य डेटा केंद्र, मध्यम पैमाने पर नेटवर्क सिस्टम / कंप्यूटिंग सेंटर, बैंक और प्रतिभूतियां, व्यापार सर्वर समूह, मध्यम-स्तरीय कार्यालय स्वचालन, परिशुद्धता उपकरण इत्यादि।
विशेषताएं: पूर्ण डिजिटल नियंत्रण प्रौद्योगिकी
दो डीएसपी के साथ पूरी तरह से डिजिटल नियंत्रण, सभी उपप्रणाली डिजिटल नियंत्रित हैं जिनमें आईजीबीटी रेक्टीफायर, इन्वर्टर, चार्जर, डिस्चार्जर शामिल है।
उत्कृष्ट विद्युत गुण
सही ऑनलाइन डबल रूपांतरण मजबूत आउटपुट लोड क्षमता के साथ, विभिन्न भारों के लिए सुरक्षित और प्रभावी पावर सुरक्षा प्रदान करता है
उच्च इनपुट पावर फैक्टर, हरा और ऊर्जा की बचत
पीएफसी के साथ इनपुट और पूरे यूपीएस के इनपुट पीएफ 0.9 9 तक, THDi 2% से कम
दोहरी एसी इनपुट स्रोत सहायक
सहायक एसी और अलग इनपुट एसी स्रोत बाईपास
मजबूत पर्यावरण अनुकूलता
वाइड इनपुट वोल्टेज और फ्रीक्वेंसी रेंज, सभी प्रकार के पावर ग्रिड और लगभग किसी भी प्रकार के जेनरेटर के अनुकूलन
व्यापक सुरक्षा उपायों
यूपीएस सिस्टम की विश्वसनीयता सुनिश्चित करने के लिए सर्ज प्रोटेक्शन, शॉर्ट सर्किट संरक्षण, और अन्य सुरक्षा;
आईजीबीटी और एससीआर उन्नत ईयूपीईसी पावर मॉड्यूल को अपनाने;
उन्नत प्रौद्योगिकी (आईजीबीटी ड्राइविंग टेक्नोलॉजी, आईजीबीटी सॉफ्ट ओवर-चालू शटडाउन, वीसीई सुरक्षा) को अपनाने से इन्वर्टर की विश्वसनीयता और सुरक्षा में अत्यधिक सुधार होता है।
इसी तरह के मॉड्यूलर डिजाइन
प्रत्येक चरण मुख्य बोर्ड आसान संयोजन और रखरखाव के लिए रैक की तरह डिजाइन किए गए हैं
आसान उपयोग के लिए इनबिल्ट बैटरी पैक प्लग-इन डिज़ाइन
इंटेलिजेंट बैटरी प्रबंधन ( एबीएम )
बुद्धिमान बैटरी प्रबंधन को अपनाना, बैटरी जीवनकाल को अत्यधिक बढ़ा देना;
इंटेलिजेंट अंतराल तीन चरण चार्जिंग प्रक्रिया (निरंतर वर्तमान, निरंतर वोल्टेज, फ्लोट चार्जिंग और चार्जर बंद हो जाता है, जब बैटरी वोल्टेज निम्न स्तर तक कम हो जाता है, चार्जर काम पर पुनरारंभ होता है);
स्वचालित तापमान मुआवजा, (-0.11% प्रति डिग्री सेल्सियस), बैटरी जीवन को 30% तक अत्यधिक विस्तारित करने और बनाए रखने के काम को कम करने के लिए;
बैटरी की स्थिति का पता लगाने ऑनलाइन
बैटरी चार्जिंग के अनुसार मौजूदा बैटरी चार्जिंग अंतिम उपयोगकर्ताओं द्वारा सेट की जा सकती है, ताकि बड़े चार्जिंग वर्तमान के कारण होने वाले किसी भी नुकसान से बच सकें;
एलसीडी स्क्रीन पर बैक अप टाइम प्रदर्शित होता है
समय-समय पर बैटरी समस्याओं का पता लगाने, आवधिक स्व-परीक्षण बैटरी
बैटरी की सुरक्षा के लिए, बैटरी उलटा कनेक्शन के साथ, वोल्टेज / वर्तमान संरक्षण से अधिक
शीत प्रारंभ और एसी शुरू समारोह
सीधे यूपीएस को बैटरी के माध्यम से शुरू करें या केवल यूपीएस के माध्यम से यूपीएस शुरू करें।
सुपीरियर नेटवर्क निगरानी क्षमताओं
संचार पोर्ट (आरएस 232, आरएस 485, शुष्क संपर्क और इतने पर) कंप्यूटर से कनेक्ट, एसएनएमपी कार्ड वैकल्पिक,
आसान रखरखाव डिजाइन (एमएमटीएम < 0.5 एच )
ए) पूर्ण फ्रंट रखरखाव डिजाइन को अपनाने, स्थापना स्थान पर प्रतिबंधों को कम करने, और कंप्यूटिंग केंद्र की जगह को बचाने
बी) मॉड्यूलर डिजाइन वर्ग, सुविधाजनक और आसान साइट रखरखाव
सी) मैनुअल बनाए रखने बाईपास के साथ
डी) यूपीएस चलने में बाधा डाले बिना बैटरी प्रतिस्थापन
ई) ऐतिहासिक रिकॉर्ड सर्च फ़ंक्शन के साथ वर्गीकृत, 1,000 आइटम तक की घटनाएं
उन्नत समांतर प्रौद्योगिकी:
चक्र वर्तमान नियंत्रण के लिए डिजिटल नियंत्रण प्रौद्योगिकी के साथ, समानांतर प्रणाली बहुत उच्च विश्वसनीय और 6units तक, और सामान्य बैटरी साझा करना;
बहु भाषा प्रदर्शन के साथ बड़े एलसीडी के साथ दोस्ताना इंटरफेस (7 भाषाओं)
बड़े एलसीडी डिस्प्ले और एलईडी स्थिति संकेत; यूपीएस की प्रचुर मात्रा में सूचना प्रदर्शन
अंग्रेजी, स्पेनिश, पुर्तगाली, रूसी आदि
तकनीकी निर्देश:
आदर्श | PWA3310XL | PWA3310XS | PWA3320XL | PWA3320XS | PWA3330XL | PWA3330XS | ||||
मुख्य इनपुट | ||||||||||
रेटेड इनपुट वोल्टेज | 208 / 220VAC (लाइन-लाइन), 3 चरण + तटस्थ + ग्राउंड | |||||||||
मूल्यांकन आवृत्ति | 50 / 60Hz | |||||||||
इनपुट वोल्टेज रेंज | 187 ~ 260Vac (रेखा रेखा), पूर्ण भार; 125V ~ 187Vac (लाइन-लाइन), लोड चरण चरण वोल्टेज के अनुसार रैखिक रूप से घटता है | 167 ~ 260Vac (रेखा रेखा), पूर्ण भार; 125V ~ 167Vac (लाइन-लाइन), लोड चरण चरण वोल्टेज के अनुसार रैखिक रूप से घटता है | ||||||||
इनपुट फ्रीक्वेंसी रेंज | 40Hz ~ 70Hz | |||||||||
इनपुट पावर फैक्टर | > 0.99 | |||||||||
इनपुट वर्तमान THDi | <5% (रैखिक भार) | <4% (रैखिक भार) | ||||||||
बायपास इनपुट | ||||||||||
रेटेड बाईपास वोल्टेज | 208 / 220VAC (लाइन-लाइन) | |||||||||
मूल्यांकन आवृत्ति | 50 / 60Hz | |||||||||
बाईपास वोल्टेज रेंज | चयन करने योग्य, डिफ़ॉल्ट -20% ~ + 15%; ऊपरी सीमा: + 10%, + 15%, + 20%, + 25%; निचली सीमा: -10%, -15%, -20%, -30%, -40% | |||||||||
बाईपास फ्रीक्वेंसी रेंज | चयन योग्य, ± 1 हर्ट्ज, ± 3 हर्ट्ज, ± 5 हर्ट्ज | |||||||||
बाईपास ओवरलोड | 125% दीर्घकालिक ऑपरेशन; 10 मिनट के लिए 125% ~ 130%; 1min के लिए 130% ~ 150%; | 110% दीर्घकालिक ऑपरेशन; 1min के लिए 110% ~ 125%; 30% के लिए 125% ~ 150%; | ||||||||
उत्पादन | ||||||||||
रेटेड इन्वर्टर वोल्टेज | 208 / 220VAC (लाइन-लाइन) | |||||||||
मूल्यांकन आवृत्ति | 50 / 60Hz | |||||||||
आउटपुट पावर फैक्टर | 1 | 0.9 | ||||||||
वोल्टेज परिशुद्धता | ± 1.5% (0-100% रैखिक भार) | |||||||||
अस्थायी प्रतिसाद | चरण लोड के लिए <5% (20% - 100% -20%) | |||||||||
क्षणिक वसूली | चरण लोड के लिए <30ms (20% - 100% -20%) | |||||||||
आउटपुट वोल्टेज THDU | <1.5% (रैखिक भार); <5% (गैर-रैखिक भार) आईईसी / EN62040-3 के अनुसार | |||||||||
इन्वर्टर ओवरलोड | <110%, 10min; 110% ~ 125%, 1min; 125% ~ 150%, 30; > 150%, 200 मिमी | <110%, 60min; 110% ~ 125%, 10min; 125% ~ 150%, 1min; | ||||||||
आवृत्ति विनियमन | 50 / ± 0.1% 60Hz | |||||||||
सिंक्रनाइज़ रेंज | Settable, ± 0.5 हर्ट्ज ~ ± 5 हर्ट्ज, डिफ़ॉल्ट ± 3 हर्ट्ज | |||||||||
सिंक्रनाइज़ स्लेव दर | सेटटेबल, 0.5 हर्ट्ज / एस ~ 3 हर्ट्ज / एस, डिफ़ॉल्ट 0.5 हर्ट्ज / एस | |||||||||
बैटरी और चार्जर | ||||||||||
बैटरी दर वोल्टेज | ± 120VDC | |||||||||
चार्जर पावर | अधिकतम = 20% सिस्टम पावर | |||||||||
दक्षता | ||||||||||
सामान्य ऑपरेशन | 93% अधिकतम | 94% अधिकतम | ||||||||
बैटरी ऑपरेशन | 92.5% अधिकतम | 93% अधिकतम | ||||||||
प्रणाली | ||||||||||
प्रदर्शन | एलईडी + एलसीडी | |||||||||
इंटरफेस | मानक: आरएस 232, आरएस 485 विकल्प: एसएनएमपी, सूखी संपर्क, समांतर किट, बैटरी ठंडा शुरूआत | |||||||||
पर्यावरण | ||||||||||
प्रचालन तापमान | 0 ~ 40 ℃ | |||||||||
भंडारण तापमान | -40 ~ 70 ℃ | |||||||||
सापेक्षिक आर्द्रता | 0 ~ 9 5% (गैर संघनित) | |||||||||
शोर (1 मीटर) | 58 डीबी @ 100% भार, 52 डीबी @ 45% लोड | 70 डीबी @ 100% भार, 62 डीबी @ 45% लोड | ||||||||
शारीरिक डाटा | ||||||||||
आयाम (डब्ल्यू * डी * एच, मिमी) | 250 * 660 * 530 | 250 * 840 * 715 | 250 * 950 * 770 | 500 * 840 * 1400 | 250 * 950 * 770 | 500 * 840 * 1400 | ||||
वजन (किलोग्राम) | 31 | 51.5 (बिना बैटरी के) | 64 | 140 (बिना बैटरी के) | 64 | 140 (बिना बैटरी के) |
