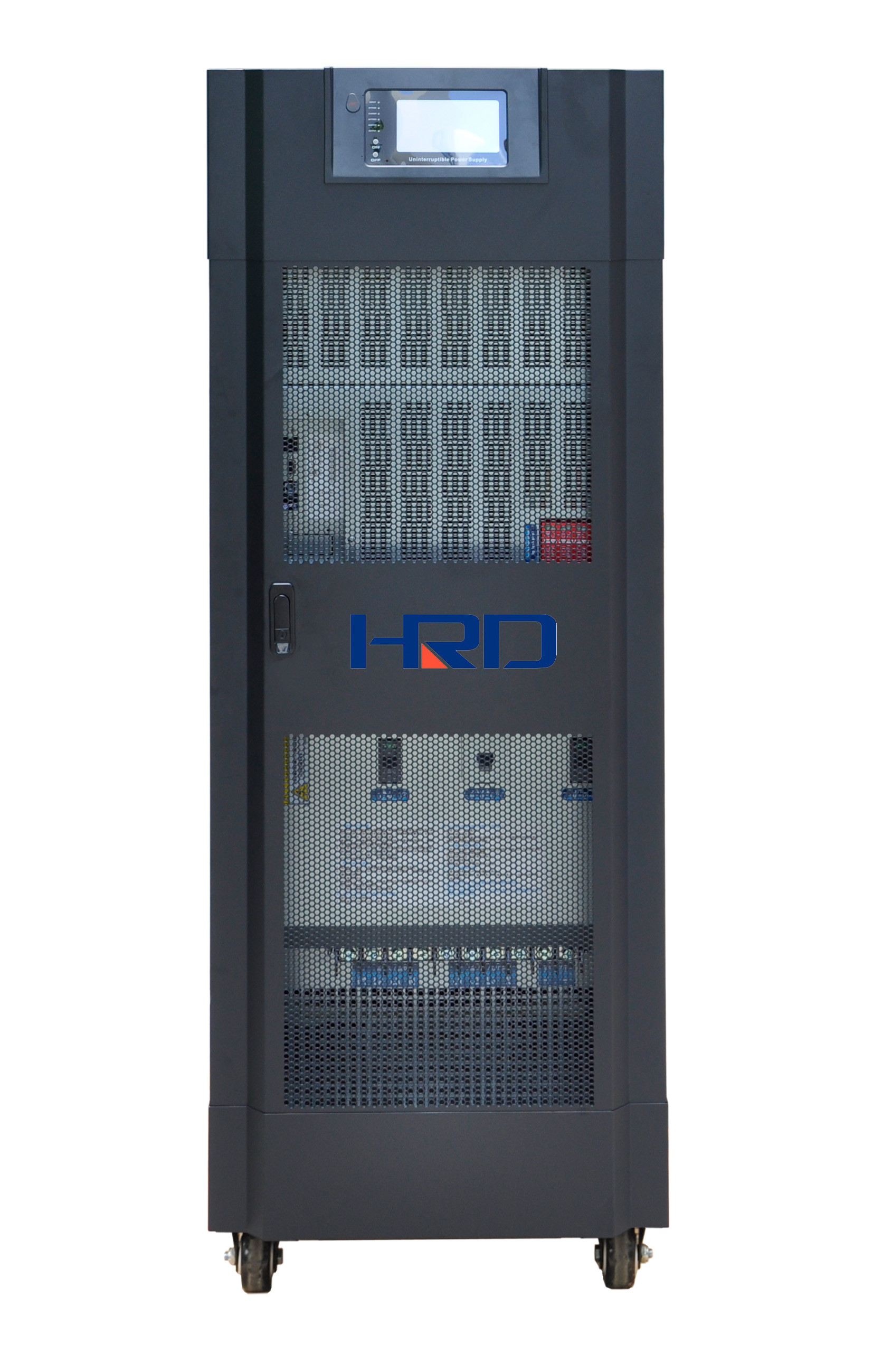

मध्य और बड़े डेटा सेंटर के लिए 3 चरण ऑनलाइन कम फ्रीक्वेंसी यूपीएस 10 - 200 केवीए डीएसपी नियंत्रण
उत्पाद विवरण:
ब्रांड नाम: | HRD/OEM |
विस्तार जानकारी |
|||
आवेदन पत्र: | मध्य और बड़े डेटा केंद्र, | मुख्य विशेषता: | UALITY बिजली आपूर्ति |
---|---|---|---|
तापमान: | 0 ℃ -40 ℃ (काम का माहौल) | सापेक्षिक आर्द्रता: | 0 ~ 95%, गैर संघनक |
शोर: | <60db इकाई की सतह से 1.5m पर | क्षमता: | >92% |
प्रमुखता देना: | ऑनलाइन यूपीएस पावर,कम आवृत्ति ऑनलाइन यूपीएस,डीएसपी नियंत्रण कम आवृत्ति ऑनलाइन यूपीएस |
उत्पाद विवरण
पीई श्रृंखला 3 चरण ऑनलाइन एलएफ यूपीएस 10-200 केवीए शक्तिशाली डीएसपी नियंत्रण प्रौद्योगिकी उत्पाद है, जो इस यूपीएस को सुपर विश्वसनीयता और प्रदर्शन के साथ लाता है और इस यूपीएस को उद्योग के उपयोग और कठोर वातावरण के लिए एक उच्च अंत डिजाइन के रूप में अग्रणी बनाता है।
बिल्कुल सही आवेदन:
मुख्य विशेषता:
UALITY बिजली आपूर्ति
पीई सीरीज़ एक ऑन-लाइन डबल कन्वर्जन (वीएफआई) यूपीएस है जिसमें आइसोलेशन आउटपुट ट्रांसफॉर्मर नवीनतम उन्नत तकनीक पर आधारित डिजाइन के साथ है, यूनिट क्षमता 10 केवीए से 200 केवीए तक है।यह विद्युत बिजली आपूर्ति लाइन पर हस्तक्षेप के प्रति प्रतिरक्षित है क्योंकि इसमें सामाजिक इनपुट और आउटपुट फिल्टर हैं।उच्च गति डीएसपी प्रोसेसर के साथ विश्व की अग्रणी डीएसपी तकनीक को सिस्टम की उच्च स्थिरता की गारंटी देने और सभी प्रकार के कठोर भार के लिए स्थिर आउटपुट बिजली की आपूर्ति देने के लिए अपनाया जाता है।
सही आवेदन:मध्य और बड़े डेटा केंद्र, दूरसंचार, वित्त, यातायात, रक्षा, चिकित्सा, शिक्षा, ऊर्जा, निर्माण, उद्योग, आदि।
अधिकतम विश्वसनीयता
उन्नत डीपीएस प्रौद्योगिकी उपकरण विश्वसनीयता में काफी सुधार करता है, क्योंकि इलेक्ट्रॉनिक घटकों में कमी से टूटने की संभावना कम हो जाती है।माइक्रोप्रोसेसर द्वारा डिजिटल नियंत्रण प्रदान किया जाता है, जो पीई श्रृंखला में सभी आंतरिक मापदंडों को नियंत्रित करता है, इस प्रकार विश्वसनीयता और प्रदर्शन में वृद्धि करता है।समानांतर कनेक्शन में, डिजिटल नियंत्रण धाराओं का संतुलन सुनिश्चित करता है, जो आम तौर पर यूपीएस इकाइयों के बीच कंपन और तापमान और मैन्युअल ट्यूनिंग की आवश्यकता के बिना सूचनाओं के आदान-प्रदान जैसी घटनाओं के कारण समय के साथ बदलता है।MTBF>200,000h.PE को डिजाइन किया गया है ताकि पहली इकाई की स्थापना के बाद भी इसे समानांतर में जोड़ा जा सके।समानांतर कॉन्फ़िगरेशन, डुअल बस फ़ंक्शन और डायनेमिक डुअल बस सिस्टम जैसे उपलब्ध विभिन्न कॉन्फ़िगरेशन के लिए बिजली की उपलब्धता को बढ़ाया जा सकता है।
उच्च एसईडी डीएसपी प्रोसेसर:भाषण को अधिक तेज और स्थिर सुनिश्चित करना
आउटपुट 100% असंतुलित लोड
अप लोड कॉन्फ़िगरेशन के प्रकारों को संतुष्ट करने के लिए 3phase 100% असंतुलित भार स्वीकार कर सकते हैं।
ईसीओ समारोह:अच्छी बिजली की स्थिति के तहत, यूपीएस ईसीओ मोड में काम कर सकता है, दक्षता 98% तक पहुंच सकती है, हरित और ऊर्जा की बचत;
औद्योगिक भार के लिए यूपीएस
इसकी मजबूत अधिभार क्षमता, आउटपुट गैल्वेनिक अलगाव और कम हार्मोनिक वर्तमान विरूपण के साथ, यह औद्योगिक अनुप्रयोगों के लिए आदर्श समाधान है।
उच्च बैटरी प्रवाह के लिए धन्यवाद, पीवी प्लस सीरीज बड़े बैटरी बैंकों के साथ काम करने के लिए उपयुक्त है क्योंकि यह बैटरी निर्माता द्वारा अनुशंसित 10 घंटे में रिचार्जिंग की गारंटी दे सकता है।
भाषण लचीलापन: पीई श्रृंखला की सभी पावर रेटिंग का उपयोग फ़्रीक्वेंसी कन्वर्टर्स 50 से 60 हर्ट्ज और इसके विपरीत के रूप में भी किया जा सकता है।
उन्नत बैटरी प्रबंधन (एबीएम)
इष्टतम बैटरी प्रबंधन में शामिल हैं:
· समय-समय पर बैटरी परीक्षण, और बैटरी जीवनकाल बढ़ाने के लिए स्वचालित रूप से बूस्ट चार्जिंग और फ्लोट चार्जिंग के बीच स्थानांतरण
· बैटरी क्षमता के अनुसार बैटरी चार्जिंग करंट को स्वचालित रूप से समायोजित करना
· रिचार्ज तापमान मुआवजा (वैकल्पिक)
· शेष बैक अप टाइम डिस्प्ले
RSONNEL के लिए अधिकतम सुरक्षा
फीडबैक प्रोटेक्शन डिवाइस अपस्ट्रीम डिस्ट्रीब्यूशन बोर्ड में किसी भी वोल्टेज बैक फीड को रोकता है, इस प्रकार रखरखाव कर्मियों की सुरक्षा सुनिश्चित करता है।
पूर्ण फ्रंट एक्सेस और सुविधाजनक केबल कनेक्शन
पूर्ण फ्रंटल एक्सेस सभी बिजली और इलेक्ट्रॉनिक घटकों के लिए है, जो आवश्यक फर्श की जगह को कम करता है और परिणामस्वरूप स्थापना लागत को कम करता है।
ऊपर और नीचे केबल कनेक्शन के साथ कॉन्फ़िगर किया गया
सही मानव-मशीन संचार
यूपीएस मॉनिटर सॉफ्टवेयर सबसे महत्वपूर्ण जानकारी जैसे इनपुट और आउटपुट वोल्टेज, लागू लोड, शेष बैक-अप समय आदि को बार ग्राफ के रूप में प्रदर्शित करता है।सॉफ्टवेयर खराबी के निदान के समर्थन में, विफलता की स्थिति में भी जानकारी प्रदान करने में सक्षम है।यूपीएस मॉनिटर सॉफ्टवेयर का उपयोग लंबे समय तक ब्लैक आउट होने की स्थिति में सिस्टम पर सभी के स्वचालित शटडाउन को प्रोग्राम करने के लिए किया जा सकता है।पीवी प्लस लैन या वैन नेटवर्क पर अनुप्रयोगों के लिए नेटवर्क एजेंट के साथ भी भाषण दे सकता है।
यूपीएस में निम्नलिखित हार्डवेयर इंटरफेस होते हैं:
· RS232 / RS485 इंटरफ़ेस,
· शुष्क संपर्क: बैटरी कम, बैटरी डिस्चार्ज, बाईपास/ब्रेकडाउन
· रिमोट इमरजेंसी बटन का उपयोग करके यूपीएस शटडाउन के लिए ईपीओ (आपातकालीन बिजली बंद) संपर्क।
· एसएनएमपी कार्ड (वैकल्पिक)
उन्नत समानांतर
अधिकतम 8 इकाइयों तक समानांतर, नवीनतम उन्नत समानांतर प्रौद्योगिकी से लाभान्वित, यह बेहद कम चक्र वर्तमान और सुपर विश्वसनीय समानांतर प्रणाली के साथ लाता है
गतिशील दोहरी बस प्रणाली
दोहरे बस विन्यास में स्थापित दो स्वतंत्र प्रणालियों को सिस्टम विस्तार या रखरखाव के लिए किसी भी समय एक साथ मिला दिया जा सकता है।यह रखरखाव के मामले में या दोनों प्रणालियों के अतिरेक स्तर को बदलने के लिए आवश्यक होने पर आपकी स्थापना में बहुत लचीलापन प्रदान करता है।
नमूना | पी.ई33-20 ~ 30केवीए | पी.ई33-40~80केवीए | पी.ई33-100~120केवीए | पी.ई33-160~200केवीए |
यूपीएस (एल * डब्ल्यू * डी) | 540*1120*620 | 660*1550*860 | 660*1550*860 | 800*1800*1120 |
यूपीएस वजन (किलो) | 225/273 | 437/500/600 | 600 | 810/850 |
तापमान | 0 ℃ -40 ℃ (काम का माहौल) | |||
सापेक्षिक आर्द्रता | 0 ~ 95%, गैर संघनक | |||
शोर | <60db इकाई की सतह से 1.5m पर | |||
ऊंचाई | 100 मीटर (ऊंचाई हर 100 मीटर बढ़ती है, बिजली 1% घटती है, अधिकतम ऊंचाई 4000 मीटर है) | |||
क्षमता | >92% | |||
तबादला समय | 0ms | |||
तकनीकी | ट्रू डबल-रूपांतरण ऑनलाइन तकनीक, आईजीबीटी इन्वर्टर | |||
इनपुट | ||||
वोल्टेज | 3*220/380vac±25% | |||
आवृत्ति | 50 हर्ट्ज ± 15% | |||
कंडक्टर | तीन वाक्यांश+एन+ई | |||
आउटपुट | ||||
वोल्टेज (चयन योग्य) |
3*220/380vac±1%(अधिक वोल्टेज का चयन किया जा सकता है) | |||
आवृत्ति | 50 ± 0.1 हर्ट्ज | |||
तरंग | उच्च आवृत्ति पीडब्लूएम इन्वर्टर द्वारा उत्पन्न शुद्ध साइन लहर | |||
हार्मोनिक विरूपण | <2% रैखिक भार<5% गैर-रेखीय भार | |||
शिखा कारक | 3:1 | |||
ऊर्जा घटक | 0.9 | |||
वोल्टेज अधिनियम | लोड संतुलन: ± 1% | |||
अधिभार क्षमता | 12 मिनट के लिए 125%/एक मिनट के लिए 150% बायपास करने के लिए | |||
कंडक्टर | ट्री वाक्यांश+N+E | |||
बैटरी | ||||
टाइप | रखरखाव से मुक्त सीसा-एसिड बैटरी, 12V*32Pcs;120 केवीए, 160 केवीए और 200 केवीए, 12 * 40 पीसी | |||
पूर्ण भार स्वायत्तता | 3 से 15 मिनट विस्तारित-रेंज क्षमता | |||
विशिष्ट रिचार्ज समय | 4 ~ 8 घंटे, 90% | |||
बैटरी हैंडल | आत्म परीक्षण।ट्रांसफर प्वाइंट एडजस्टेबल बैटरी और अलार्म सेटिंग | |||
बैटरी सुरक्षा | फ्यूज सुरक्षा, बैटरी स्विच, तापमान मुआवजा, नियमित निरीक्षण, सॉफ्टवेयर सुरक्षा, ओवरवॉल्टेज ट्रिपिंग। | |||
परिहार | सॉफ्टवेयर सुरक्षा, इनपुट स्विच, वर्तमान सुरक्षा पर, तापमान संरक्षण | |||
संरक्षण | ||||
हार्डवेयर सुरक्षा | इनपुट, आउटपुट, बैटरी और बाईपास के लिए ब्रेकर।डीसी में तेजी से काम करने वाले फ़्यूज़, पंखे, अनावश्यक बिजली की आपूर्ति, तापमान सेंसर, ऑन-ओ स्विच और श्रव्य अलार्म। | |||
उपमार्ग | रखरखाव के लिए बिना किसी रुकावट के स्थिर ठोस अवस्था, स्वचालित और मैनुअल भाषण।बाहरी बाईपास (वैकल्पिक) | |||
आपातकालीन बटन | रिमोट और/या स्थानीय ईपीओ | |||
पर्यवेक्षकनियंत्रण और संचार | ||||
ललाट पैनल | इंटरएक्टिव एलसीडी डिस्प्ले (टचस्क्रीन) | |||
एलार्म | असामान्य स्थितियों के लिए श्रव्य और दृश्य अलार्म | |||
संचार | RS232, SNMP-RJ45, मोबाइल नेटवर्क रिमोट मॉनिटरिंग के लिए RS मॉड्यूल |
नोट: परिवर्तन के अधीन कोई भी विषय अग्रिम सूचना के बिना है।
