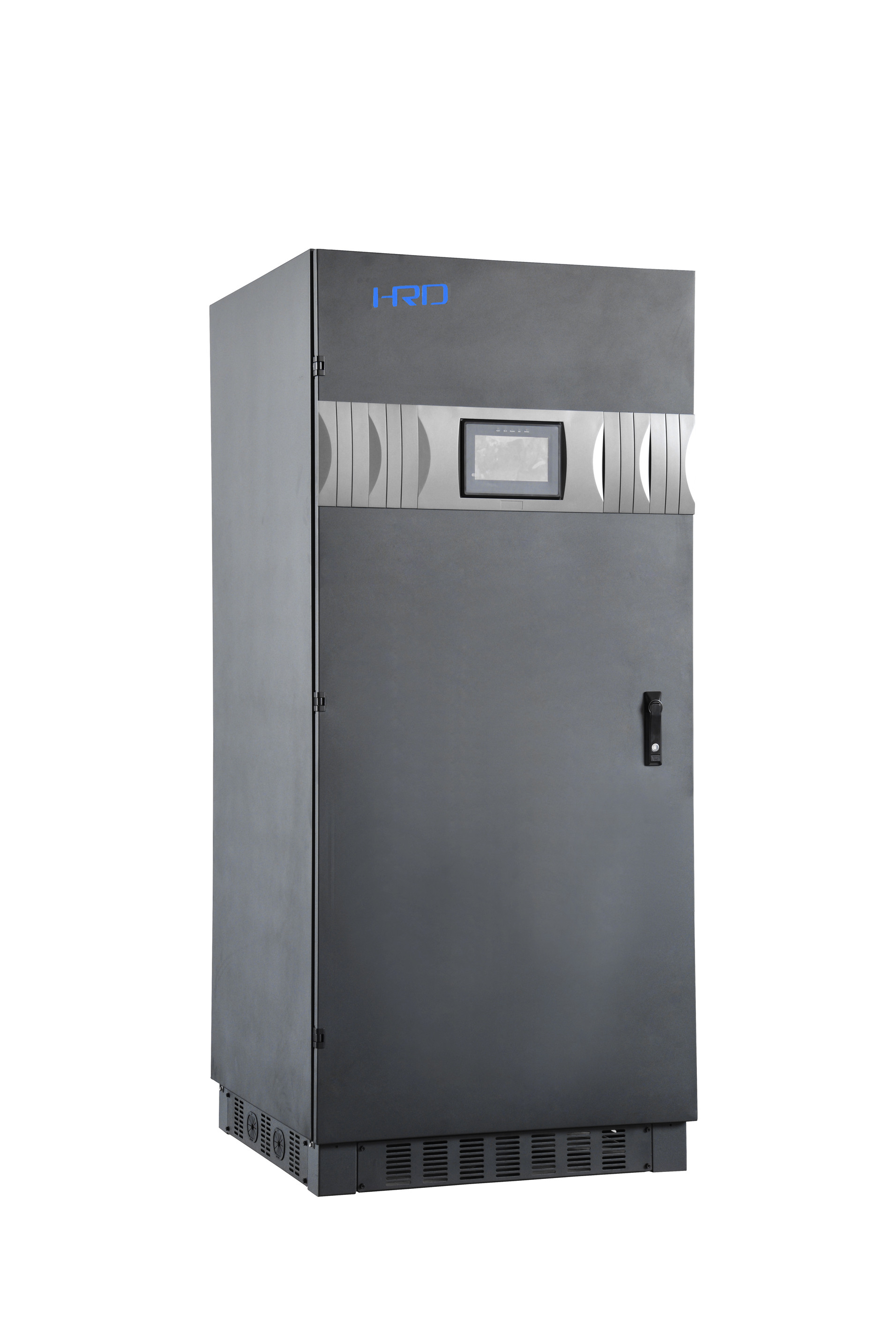

कम आवृत्ति 208Vac ऑनलाइन उतार के 3 चरण डबल रूपांतरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: | शेन्ज़ेन चीन |
ब्रांड नाम: | HRD/OEM |
प्रमाणन: | CE,ISO9001:2008 |
मॉडल संख्या: | PVA3310II, PVA3315II,...PVA33200II, |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1pcs |
---|---|
मूल्य: | 3100usd/pcs |
पैकेजिंग विवरण: | 1PCS/CTN, फूस के साथ लकड़ी के मामले |
प्रसव के समय: | 4 सप्ताह नीचे भुगतान के बाद |
भुगतान शर्तें: | TT या LC |
आपूर्ति की क्षमता: | 1000pcs/month |
वारंटी: | लदान के बाद 2years |
विस्तार जानकारी |
|||
प्रमुखता देना: | three phase online ups,double conversion online ups,high frequency online ups |
---|
उत्पाद विवरण
कम आवृत्ति 208Vac ऑनलाइन यूपीएस 3 चरण डबल रूपांतरण
परिचय:
Powervalue अमेरिका (Ⅱ) नवीनीकृत है डीएसपी पावर ग्रिड लाइन के लिए 190/208/220vac रेखा आउटपुट अलगाव transformer.The आवेदन सत्ता GRI साथ ऑनलाइन वामो अप कर रहे हैं नियंत्रित. यह अपने महत्वपूर्ण और औद्योगिक लोड करने के लिए अपने आदर्श बड़ी क्षमता बिजली ढाल हो सकता है.
मुख्य विशेषताएं:
उच्च आवृत्ति स्मार्ट 208Vac ऑनलाइन यूपीएस 3 चरण डबल रूपांतरण
गुणवत्ता विद्युत आपूर्ति
मानव संसाधन विकास पीवी (द्वितीय) श्रृंखला अलगाव उत्पादन ट्रांसफॉर्मर, 400KVA को 10KVA से इकाई की क्षमता के साथ एक ऑन लाइन डबल रूपांतरण (VFI) यूपीएस है. यह विशेष इनपुट और आउटपुट फिल्टर के रूप में यह बिजली बिजली की आपूर्ति लाइन पर हस्तक्षेप करने के लिए प्रतिरक्षा है. विश्व उच्च गति डीएसपी प्रोसेसर के साथ, डीएसपी अग्रणी प्रौद्योगिकी प्रणाली के उच्च स्थिरता की गारंटी करने के लिए अपनाया और कठोर लोड के सभी प्रकार के लिए स्थिर उत्पादन बिजली की आपूर्ति दे रहे हैं.
सही आवेदन:
मध्यम और बड़े डेटा सेंटर, दूरसंचार, वित्त, यातायात, रक्षा, आदि चिकित्सा, शिक्षा, ऊर्जा, निर्माण, उद्योग,
अधिकतम विश्वसनीयता
MTBF> 2,00,000 घंटे.
इलेक्ट्रॉनिक उपकरणों में कमी टूटने की संभावना को कम करती है के बाद से उन्नत डीएसपी प्रौद्योगिकी उपकरण काफी, विश्वसनीयता में सुधार. डिजिटल नियंत्रण पी.वी. में (द्वितीय) श्रृंखला इस प्रकार विश्वसनीयता और प्रदर्शन में वृद्धि, सभी आंतरिक मापदंडों को नियंत्रित करता है, माइक्रोप्रोसेसर द्वारा प्रदान की जाती है. समानांतर कनेक्शन में डिजिटल नियंत्रण यूपीएस इकाइयों और मैनुअल ट्यूनिंग के लिए कोई जरूरत के साथ सूचना के आदान प्रदान के बीच आम तौर पर होने के कारण इस तरह के कंपन और तापमान के रूप में घटना के लिए समय के साथ बदल जो धाराओं, का संतुलन सुनिश्चित करता है. यह भी पहली इकाई की स्थापना के बाद समानांतर में जोड़ा जा सकता है, ताकि पीवी (द्वितीय) बनाया गया है. बिजली उपलब्धता ऐसी समानांतर विन्यास, दोहरी बस समारोह और गतिशील दोहरी बस प्रणाली के रूप में उपलब्ध विभिन्न विन्यास के लिए धन्यवाद बढ़ाया जा सकता है.
हाई स्पीड डीएसपी प्रोसेसर: और अधिक तेजी से और अधिक स्थिर आपरेशन सुनिश्चित करना
उत्पादन 100% असंतुलित लोड
यूपीएस लोड विन्यास के प्रकार को संतुष्ट करने के लिए 100% असंतुलित लोड 3phase स्वीकार कर सकते हैं.
ईसीओ समारोह: अच्छी बिजली की शर्त के तहत, यूपीएस पारिस्थितिकी मोड में काम कर सकते हैं, दक्षता 98%, हरे और ऊर्जा की बचत पहुँच;
औद्योगिक लोड के लिए यूपीएस
अपनी मजबूत अधिभार क्षमता, उत्पादन बिजली उत्पन्न करनेवाली अलगाव और कम हार्मोनिक वर्तमान विरूपण के साथ पीवी (द्वितीय) श्रृंखला, औद्योगिक अनुप्रयोगों के लिए आदर्श समाधान है.
उच्च बैटरी चालू करने के लिए धन्यवाद, पीवी (द्वितीय) श्रृंखला बैटरी निर्माता से सिफारिश के रूप में यह 10 घंटे में रिचार्जिंग गारंटी ले सकते हैं के रूप में बड़े बैंकों बैटरी के साथ काम करने के लिए उपयुक्त है.
संचालन लचीलापन: पी.वी. के सभी बिजली रेटिंग (द्वितीय) श्रृंखला भी आवृत्ति परिवर्तक 50 हर्ट्ज से 60 और इसके विपरीत के रूप में इस्तेमाल किया जा सकता है.
रंगीन MULTIFUCTIONAL पैनल
7 इंच रंगीन multifunctional पैनल यूपीएस का आसान और humanized आपरेशन की अनुमति देता है. स्थिति और अलार्म, नियंत्रण आदेश, निवेश, उत्पादन, बैटरी माप (बिजली, वर्तमान, वोल्टेज, आवृत्ति और तापमान) और सेटिंग: यह सबसे महत्वपूर्ण पैरामीटर के लिए पहुँच देता है. पीवी (द्वितीय) श्रृंखला 'निदान प्रणाली किसी भी घटना के सटीक और विस्तृत पहचान की अनुमति ऊपर 128 अलार्म या संदेश शामिल हैं.
उन्नत बैटरी प्रबंधन (एबीएम)
इष्टतम बैटरी प्रबंधन में शामिल हैं:
- स्वतः आवधिक बैटरी परीक्षण, और चार्ज बढ़ावा बीच स्थानांतरित और बैटरी जीवन का विस्तार करने के लिए चार्ज करने के लिए नाव
- स्वचालित रूप से बैटरी की क्षमता के अनुसार बैटरी चार्ज वर्तमान एडजस्ट
- रिचार्ज तापमान मुआवजा (वैकल्पिक)
- समय प्रदर्शन को वापस शेष
कर्मियों के लिए अधिकतम सुरक्षा
फीड बैक सुरक्षा उपकरण इस प्रकार के रखरखाव के कर्मियों की सुरक्षा सुनिश्चित करने, नदी के ऊपर वितरण बोर्ड में किसी भी वोल्टेज वापस फ़ीड रोकता है.
फुल सामने पहुँच और सुविधाजनक केबल कनेक्शन
पूरा ललाट का उपयोग आवश्यक फर्श अंतरिक्ष कम कर देता है और फलस्वरूप स्थापना लागत कम कर देता है जो सभी बिजली और इलेक्ट्रॉनिक उपकरणों, के लिए है.
ऊपर और नीचे केबल कनेक्शन के साथ विन्यस्त
सही मानव मशीन संचार
यूपीएस निगरानी सॉफ्टवेयर बार रेखांकन के रूप में, आदि जैसे इनपुट और आउटपुट वोल्टेज, लागू लोड, शेष बैक अप समय, के रूप में सबसे महत्वपूर्ण जानकारी प्रदर्शित करता है. सॉफ्टवेयर गलती निदान के समर्थन में, यहां तक कि एक विफलता की स्थिति में सूचना प्रदान करने में सक्षम है. यूपीएस निगरानी सॉफ्टवेयर एक लंबे समय तक ब्लैक आउट की स्थिति में सभी खुली प्रणाली के स्वत: बंद कार्यक्रम के लिए इस्तेमाल किया जा सकता है. पीवी (द्वितीय) भी लैन या वान नेटवर्क पर अनुप्रयोगों के लिए एक नेटवर्क एजेंट के साथ काम कर सकते हैं.
यूपीएस निम्नलिखित हार्डवेयर इंटरफेस शामिल हैं:
- RS232 / RS485 इंटरफ़ेस,
- सूखी संपर्क: बैटरी कम, बैटरी डिस्चार्ज, बाईपास / टूट
- दूरदराज के आपातकालीन बटन का उपयोग यूपीएस बंद के लिए ईपीओ (इमरजेंसी पावर ऑफ) से संपर्क करें.
- SNMP कार्ड (वैकल्पिक)
उन्नत समानांतर
8 इकाइयों को और आम बैटरी pack.10-80kva समानांतर साझा अधिकतम समानांतर ही समानांतर कार्ड के साथ किया जा सकता है; 100KVA-200KVA, बुनकर मुक़ाबला और अलग अलग क्षमता यूपीएस के साथ समानांतर कार्ड भी समानांतर हो जा सकता है;
गतिशील दोहरी बस प्रणाली
दोहरी बस विन्यास में सेट दो स्वतंत्र प्रणालियों प्रणाली के विस्तार या रखरखाव के लिए किसी भी समय एक साथ विलय किया जा सकता. यह रखरखाव या जब यह दोनों प्रणालियों के अतिरेक स्तर बदलने के लिए आवश्यक है के मामले में अपनी स्थापना में लचीलेपन का एक बहुत प्रदान करता है.
इवेंट लॉग:
1000 ऐतिहासिक घटनाओं यूपीएस आपरेशन स्थिति पता लगाने के लिए आसान और रखरखाव के लिए उपयोगी है, जो बचाया जा सकता है
तकनीकी विशिष्टता:
1) 10-80kva विशिष्टता:
मॉडल | PVA3310ii | PVA3315ii | PVA3320ii | PVA3330ii | PVA3340ii | PVA3360ii | PVA3380ii |
क्षमता | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80kva |
प्रणाली | |||||||
आउटपुट पीएफ | 0.9 (अंतराल) | ||||||
प्रणाली दक्षता (इनवर्टर मोड) | 92% (100% @ भार), 50% भार @ 90%; | ||||||
प्रणाली दक्षता (ईसीओ मोड) | 98% (100% भार @) | ||||||
अधिकतम वर्तमान रिसाव | 100 (एमए) | ||||||
MTBF | 200,000 से ऊपर घंटे | ||||||
सूखे से संपर्क करें | मानक: 3 प्रकार (BAT. कम, बैटरी मोड, बाईपास / विफलता) संकेत; वैकल्पिक: 14 सूखे से संपर्क करें; उत्पादन: 12Vdc 80mA | ||||||
संचार अंतरापृष्ठ | मानक RS232, वैकल्पिक: RS485 / MODBUS | ||||||
ऑपरेशन तापमान | 0 ~ 40 डिग्री सेल्सियस | ||||||
नमी | 95% (गैर गाढ़ा) | ||||||
शीतलन | मजबूर हवा (गति लोड प्रतिशत के हिसाब से बदलती) | ||||||
मैक्स. ऊंचाई | 1000 मी (हर 100increase, क्षमता में कमी -1%), अधिकतम 4000m के भीतर | ||||||
शोर (डीबी) | 52 ~ 58 | ||||||
आईपी संरक्षण (एन 60529) | IP20 | ||||||
इनपुट / आउटपुट रास्ता | निचला / रियर | ||||||
सुरक्षा मानक | सुरक्षा: GB4943, एन 50091-1, ईएमआई: GB7260.2, जीबी / टी 17626.2 ~ 5EMC, एन 50091-2 | ||||||
भौतिक | |||||||
डब्ल्यू * डी * एच (मिमी) | * 600 * 1280 600 | * 800 * 1480 800 | |||||
वजन (किलो) | 230 | 250 | 260 | 305 | 345 | 500 | 560 |
एसी इनपुट | |||||||
रेटेड वोल्टेज | 190/208/220VAC (रेखा लाइन) तीन चरण तीन तार | ||||||
इनपुट वोल्टेज श्रेणी | 15% ± - 25% समायोज्य ±) | ||||||
दर आवृत्ति | 50/60 हर्ट्ज ऑटो भावना | ||||||
फ्रीक्वेंसी रेंज | 50/60Hz /-5Hz | ||||||
इनपुट नरम शुरू समारोह | 0-100% ,10-300s (settable) | ||||||
इनपुट शक्ति का कारक | 0.99 पहुंच योग्य (प्लस हार्मोनिक फिल्टर) | ||||||
इनपुट वर्तमान हार्मोनिक घटक (THDi) | Can <5% (प्लस हार्मोनिक फिल्टर) | ||||||
मैक्स. इनपुट वर्तमान [एक] | 18 | 27 | 36 | 54 | 72 | 108 | 144 |
सही करनेवाला के उत्पादन में विशेषता | |||||||
वोल्टेज बनाए (20 डिग्री सेल्सियस) | बैटरी को टाइप 1 और 2: वी = 435Vdc (. 2.266 एक्स एल) | ||||||
बैटरी के प्रकार 3: वी = 424Vdc (. 2.21 एक्स एल) | |||||||
बैटरी के प्रकार 0: प्रकार 1and 2 के बीच वोल्टेज मूल्य, वोल्टेज विनियमन रेंज: वी = 400 ~ 460Vdc | |||||||
वोल्टेज चार्ज (20 डिग्री सेल्सियस) | बैटरी को टाइप 1 और 2: (. 2.32 एक्स एल) वी (% रिचार्जिंग <95%) = 445Vdc | ||||||
बैटरी के प्रकार 3: वी (% रिचार्जिंग <95%) = 460Vdc (. 2.4 एक्स एल) | |||||||
बैटरी के प्रकार 0: प्रकार 1and 2 के बीच वोल्टेज मूल्य, वोल्टेज विनियमन रेंज: वी = 400 ~ 460Vdc | |||||||
उच्चतम चार्ज वोल्टेज | 445V | ||||||
चार्जर उत्पादन में वोल्टेज विनियमन सटीकता | 1% | ||||||
डीसी तरंग वोल्टेज घटक | ≤ 1% | ||||||
बैटरी | |||||||
यूनिट नंबर (रेटेड वोल्टेज) | 384VDC (360 384v, चयन) | ||||||
वर्तमान सेटिंग्स चार्ज | 0.1C (बैटरी की क्षमता) | ||||||
बैटरी डिस्चार्ज अंत वोल्टेज | बैटरी के प्रकार 1,2 और 3: कोई भार निर्वहन वर्तमान, वी मिनट = 346 [वी डीसी] | ||||||
बैटरी के प्रकार 1,2 और 3: उत्पादन चालू = आह क्षमता, वी मिनट = 316 [वी डीसी] | |||||||
बैटरी के प्रकार 1,2 और 3: उत्पादन चालू> आह क्षमता, वी मिनट = 306 [वी डीसी] | |||||||
बैटरी के प्रकार 0: कारखाने डिफ़ॉल्ट मान सेट, वी मिनट = 320 [वी डीसी] रेगुलेटिंग रेंज: वी मिनट = 300 ~ 360 [वी डीसी] | |||||||
इन्वर्टर उत्पादन | |||||||
निर्धारित क्षमता [केवीए] | 10 | 15 | 20 | 30 | 40 | 60 | 80 |
रेटेड पावर [किलोवाट] | 8 | 12 | 16 | 24 | 32 | 48 | 64 |
रेटेड वोल्टेज [V] | 190/208/220VAC (रेखा को रेखा), तीन चरण चार तार | ||||||
रेटेड वर्तमान [एक] | 24 | 36 | 48 | 72 | 96 | 144 | 192 |
चरण वोल्टेज की स्थापना | 100 ~ 127 वी (नियंत्रण बोर्ड) | ||||||
पीक कारक | 3:01 | ||||||
तरंग | साइन लहर | ||||||
वोल्टेज चरण पारी (डिग्री) 100% संतुलित लोड | ± 1 ' | ||||||
वोल्टेज चरण पारी (डिग्री) 100% असंतुलित लोड | ± 2 ' | ||||||
चरण वोल्टेज अंतर 100% संतुलन भार | ± 1% | ||||||
चरण वोल्टेज अंतर 100% असंतुलित लोड | ± 3% | ||||||
कुल हार्मोनिक सामग्री (THD वी) 100% रैखिक भार | <2% | ||||||
कुल हार्मोनिक सामग्री (THD वी) 100% गैर रेखीय लोड | <5% | ||||||
स्थिर राज्य वोल्टेज स्थिरता | ± 1% | ||||||
क्षणिक वोल्टेज प्रतिक्रिया | 10ms के भीतर ± 5% | ||||||
रेटेड आवृत्ति | इनपुट के रूप में ही है | ||||||
आवृत्ति स्थिरता | तुल्यकालन, ± 2%, अतुल्यकालिक, 0.5% ± जब (पैनल आपरेशन द्वारा, ± 1 ~ 5% करने के लिए सेट किया जा सकता है) | ||||||
अधिभार | 600 '/ 10' / 1 '(110/125/150% वर्तमान रेटेड) | ||||||
शॉर्ट सर्किट 0.1s | डबल इनपुट | ||||||
इन्वर्टर दक्षता (भार 100%) | 98% | ||||||
उपमार्ग | |||||||
निर्धारित क्षमता [केवीए] | 10 | 15 | 20 | 30 | 40 | 60 | 80 |
रेटेड वोल्टेज [V] | 190/208/220VAC (रेखा को रेखा), तीन चरण चार तार | ||||||
इनपुट वोल्टेज श्रेणी | 15% ± (± 10% नियंत्रण कक्ष से समायोजित किया जा सकता है, 20% ±) | ||||||
रेटेड आवृत्ति [हर्ट्ज] | 50/60 | ||||||
फ्रीक्वेंसी रेंज | ± 2% (5% ± नियंत्रण कक्ष से समायोजित किया जा सकता है) | ||||||
"स्टैंड पर" (पारिस्थितिकी मोड, इनवर्टर को बाईपास स्विच) स्थानांतरण समय | 2 ~ 5ms | ||||||
इन्वर्टर / बाईपास स्थानांतरण समय | <1ms | ||||||
अधिभार | 10 '/ 1' / 18 '(150/175/200% वर्तमान रेटेड) | ||||||
मानक विन्यास | फ़ीड प्रवाह संरक्षण, बाईपास स्वतंत्र रूप से अलग |
1) 100 200KVA विशिष्टता:
मॉडल | PVA33100ii | PVA33150ii | PVA33160ii | PVA33200ii |
क्षमता | 100KVA | 120KVA | 160KVA | 200KVA |
प्रणाली | ||||
आउटपुट पीएफ | 0.8 (अंतराल) | |||
प्रणाली दक्षता (इनवर्टर मोड) | 92% (100% @ भार), 50% भार @ 90%; | |||
प्रणाली दक्षता (ईसीओ मोड) | 98% (100% भार @) | |||
अधिकतम वर्तमान रिसाव | 100 (एमए) | |||
MTBF | 200,000 से ऊपर घंटे | |||
सूखे से संपर्क करें | मानक: 3 प्रकार (BAT. कम, बैटरी मोड, बाईपास / विफलता) संकेत; वैकल्पिक: 14 सूखे से संपर्क करें; उत्पादन: 12Vdc 80mA | |||
संचार अंतरापृष्ठ | मानक RS232, वैकल्पिक: RS485 / MODBUS | |||
ऑपरेशन तापमान | 0 ~ 40 डिग्री सेल्सियस | |||
नमी | 95% (गैर गाढ़ा) | |||
शीतलन | मजबूर हवा (गति लोड प्रतिशत के हिसाब से बदलती) | |||
मैक्स. ऊंचाई | 1000 मी (हर 100increase, क्षमता में कमी -1%), अधिकतम 4000m के भीतर | |||
शोर (डीबी) | 52 ~ 58 | |||
आईपी संरक्षण (एन 60529) | IP20 | |||
इनपुट / आउटपुट रास्ता | निचला / रियर | |||
सुरक्षा मानक | सुरक्षा: GB4943, एन 50091-1, ईएमआई: GB7260.2, जीबी / टी 17626.2 ~ 5EMC, एन 50091-2 | |||
भौतिक | ||||
डब्ल्यू * डी * एच (मिमी) | * 800 * 1800 800 | * 800 * 1800 1400 | ||
वजन (किलो) | 610 | 710 | 1200 | 1500 |
एसी इनपुट | ||||
रेटेड वोल्टेज | 190/208/220VAC (रेखा लाइन) तीन चरण तीन तार | |||
इनपुट वोल्टेज श्रेणी | 15% ± - 25% समायोज्य ±) | |||
दर आवृत्ति | 50/60 हर्ट्ज ऑटो भावना | |||
फ्रीक्वेंसी रेंज | 50/60Hz /-5Hz | |||
इनपुट नरम शुरू समारोह | 0-100% ,10-300s (settable) | |||
इनपुट शक्ति का कारक | 0.99 पहुंच योग्य (प्लस हार्मोनिक फिल्टर) | |||
इनपुट वर्तमान हार्मोनिक घटक (THDi) | Can <5% (प्लस हार्मोनिक फिल्टर) | |||
मैक्स. इनपुट वर्तमान [एक] | 360 | 412 | 500 | 630 |
सही करनेवाला के उत्पादन में विशेषता | ||||
वोल्टेज बनाए (20 डिग्री सेल्सियस) | बैटरी को टाइप 1 और 2: वी = 435Vdc (. 2.266 एक्स एल) | |||
बैटरी के प्रकार 3: वी = 424Vdc (. 2.21 एक्स एल) | ||||
बैटरी के प्रकार 0: प्रकार 1and 2 के बीच वोल्टेज मूल्य, वोल्टेज विनियमन रेंज: वी = 400 ~ 460Vdc | ||||
वोल्टेज चार्ज (20 डिग्री सेल्सियस) | बैटरी को टाइप 1 और 2: (. 2.32 एक्स एल) वी (% रिचार्जिंग <95%) = 445Vdc | |||
बैटरी के प्रकार 3: वी (% रिचार्जिंग <95%) = 460Vdc (. 2.4 एक्स एल) | ||||
बैटरी के प्रकार 0: प्रकार 1and 2 के बीच वोल्टेज मूल्य, वोल्टेज विनियमन रेंज: वी = 400 ~ 460Vdc | ||||
उच्चतम चार्ज वोल्टेज | 445V | |||
चार्जर उत्पादन में वोल्टेज विनियमन सटीकता | 1% | |||
डीसी तरंग वोल्टेज घटक | ≤ 1% | |||
बैटरी | ||||
यूनिट नंबर (रेटेड वोल्टेज) | 384VDC (360 384v, चयन) | |||
वर्तमान सेटिंग्स चार्ज | 0.1C (बैटरी की क्षमता) | |||
बैटरी डिस्चार्ज अंत वोल्टेज | बैटरी के प्रकार 1,2 और 3: कोई भार निर्वहन वर्तमान, वी मिनट = 346 [वी डीसी] | |||
बैटरी के प्रकार 1,2 और 3: उत्पादन चालू = आह क्षमता, वी मिनट = 316 [वी डीसी] | ||||
बैटरी के प्रकार 1,2 और 3: उत्पादन चालू> आह क्षमता, वी मिनट = 306 [वी डीसी] | ||||
बैटरी के प्रकार 0: कारखाने डिफ़ॉल्ट मान सेट, वी मिनट = 320 [वी डीसी] रेगुलेटिंग रेंज: वी मिनट = 300 ~ 360 [वी डीसी] | ||||
इन्वर्टर उत्पादन | ||||
निर्धारित क्षमता [केवीए] | 100 | 120 | 160 | 200 |
रेटेड पावर [किलोवाट] | 80 | 96 | 128 | 160 |
रेटेड वोल्टेज [V] | 190/208/220VAC (रेखा को रेखा), तीन चरण चार तार | |||
रेटेड वर्तमान [एक] | 240 | 288 | 360 | 480 |
चरण वोल्टेज की स्थापना | 100 ~ 127 वी (नियंत्रण बोर्ड) | |||
पीक कारक | 3:01 | |||
तरंग | साइन लहर | |||
वोल्टेज चरण पारी (डिग्री) 100% संतुलित लोड | ± 1 ' | |||
वोल्टेज चरण पारी (डिग्री) 100% असंतुलित लोड | ± 2 ' | |||
चरण वोल्टेज अंतर 100% संतुलन भार | ± 1% | |||
चरण वोल्टेज अंतर 100% असंतुलित लोड | ± 3% | |||
कुल हार्मोनिक सामग्री (THD वी) 100% रैखिक भार | <2% | |||
कुल हार्मोनिक सामग्री (THD वी) 100% गैर रेखीय लोड | <5% | |||
स्थिर राज्य वोल्टेज स्थिरता | ± 1% | |||
क्षणिक वोल्टेज प्रतिक्रिया | 10ms के भीतर ± 5% | |||
रेटेड आवृत्ति | इनपुट के रूप में ही है | |||
आवृत्ति स्थिरता | तुल्यकालन, ± 2%, अतुल्यकालिक, 0.5% ± जब (पैनल आपरेशन द्वारा, ± 1 ~ 5% करने के लिए सेट किया जा सकता है) | |||
अधिभार | 600 '/ 10' / 1 '(110/125/150% वर्तमान रेटेड) | |||
शॉर्ट सर्किट 0.1s | डबल इनपुट | |||
इन्वर्टर दक्षता (भार 100%) | 98% | |||
उपमार्ग | ||||
निर्धारित क्षमता [केवीए] | 100 | 120 | 160 | 200 |
रेटेड वोल्टेज [V] | 190/208/220VAC (रेखा को रेखा), तीन चरण चार तार | |||
इनपुट वोल्टेज श्रेणी | 15% ± (± 10% नियंत्रण कक्ष से समायोजित किया जा सकता है, 20% ±) | |||
रेटेड आवृत्ति [हर्ट्ज] | 50/60 | |||
फ्रीक्वेंसी रेंज | ± 2% (5% ± नियंत्रण कक्ष से समायोजित किया जा सकता है) | |||
"स्टैंड पर" (पारिस्थितिकी मोड, इनवर्टर को बाईपास स्विच) स्थानांतरण समय | 2 ~ 5ms | |||
इन्वर्टर / बाईपास स्थानांतरण समय | <1ms | |||
अधिभार | 10 '/ 1' / 18 '(150/175/200% वर्तमान रेटेड) | |||
मानक विन्यास | फ़ीड प्रवाह संरक्षण, बाईपास स्वतंत्र रूप से अलग |
