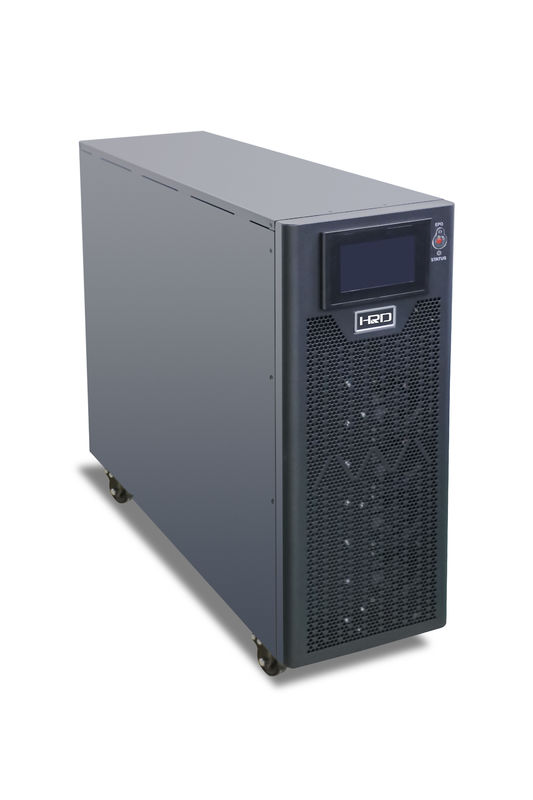

पावरवेल मैक्स (अमेरिका) श्रृंखला 3PHASE ऑनलाइन एचएफ यूपीएस 10 - 40Kva,208 - 120Vac,220 - 127Vac
उत्पाद विवरण:
उत्पत्ति के प्लेस: | शेन्ज़ेन Chian |
ब्रांड नाम: | HRD/ ODM/OEM |
प्रमाणन: | CE ,ISO9001:2008 |
मॉडल संख्या: | PWMA3310,PWMA3320,,PWMA3340 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 5pcs |
---|---|
मूल्य: | 2200USD-8000USD/PCS; |
पैकेजिंग विवरण: | 1PCS/CTN लकड़ी के मामले के साथ |
प्रसव के समय: | 3weeks नीचे भुगतान के बाद |
भुगतान शर्तें: | टीटी या LC नजर में |
आपूर्ति की क्षमता: | 2000pcs / माह |
वारंटी: | 2 साल के लदान के बाद |
विस्तार जानकारी |
|||
प्रमुखता देना: | 3 केवीए ऑनलाइन यूपीएस,ऑनलाइन यूपीएस सिस्टम,आईएसओ 9 001 तीन चरण ऑनलाइन यूपीएस |
---|
उत्पाद विवरण
पावरवेल मैक्स (अमेरिका) श्रृंखला 3PHASE ऑनलाइन एचएफ यूपीएस 10 - 40Kva,208 - 120Vac,220 - 127Vac
परिचय:पावरवेल मैक्स (अमेरिका) सीरीज 3 चरण 10-40kva एक उच्च अंत निर्बाध बिजली की आपूर्ति है,जिसने प्रदर्शन और अति उच्च विश्वसनीयता बढ़ाने के लिए विश्व की अग्रणी विद्युत और इलेक्ट्रॉनिक तकनीक को अपनाया है ((MTBT>200पूर्ण डिजिटल नियंत्रण के साथ उच्च गति डीएसपी पूरी तरह से उच्चतम गुणवत्ता की बिजली की आपूर्ति और यूपीएस को सुनिश्चित करते हैं।0 इनपुट पावर फैक्टर और 2% से कम THDi इस यूपीएस ग्रीन और ऊर्जा की बचत का नेतृत्वयह मानवीकरण डिजाइन भी प्रदान करता हैः सेवा की क्षमता का पूर्ण सामने का उपयोग, उपयोगकर्ता के अनुकूल टच स्क्रीन।
उत्तम अनुप्रयोग:
इंटरनेट सर्वर, मध्यम डेटा सेंटर, मध्यम पैमाने पर नेटवर्क सिस्टम/कंप्यूटिंग सेंटर, बैंक और प्रतिभूतियां, व्यावसायिक सर्वर समूह, मध्यम पैमाने पर कार्यालय स्वचालन, परिशुद्धता उपकरण आदि।
विशेषताएं: पूर्ण डिजिटल नियंत्रण प्रौद्योगिकी
दो डीएसपी के साथ पूरी तरह से डिजिटल नियंत्रण, सभी उपप्रणाली आईजीबीटी रेक्टिफायर, इन्वर्टर, चार्जर, डिस्चार्जर सहित डिजिटल नियंत्रित हैं।
उत्कृष्ट विद्युत गुण
वास्तविक ऑनलाइन डबल कन्वर्जन निर्देश विभिन्न भारों के लिए सुरक्षित और प्रभावी शक्ति सुरक्षा प्रदान करता है, जिसमें मजबूत आउटपुट लोड क्षमता होती है।
उच्च इनपुट पावर फैक्टर, हरित और ऊर्जा बचत
पूरे यूपीएस के पीएफसी और इनपुट पीएफ के साथ इनपुट अंत 0 तक।99,
दोहरे एसी इनपुट स्रोत समर्थित
अनुमेय एसी और बायपास 2 इनपुट एसी स्रोत
पर्यावरण अनुकूलन क्षमता
व्यापक इनपुट वोल्टेज और आवृत्ति रेंज, सभी प्रकार के जलवायु अनुकूलन
और भौगोलिक वातावरण;
व्यापक सुरक्षा उपाय
UPS की विश्वसनीयता सुनिश्चित करने के लिए ओवरज सुरक्षा, शॉर्ट सर्किट सुरक्षा और अन्य सुरक्षा;
IGBT और SCR उन्नत EUPEC पावर मॉड्यूल को अपनाता है;
उन्नत प्रौद्योगिकी (आईजीबीटी ड्राइविंग तकनीक, आईजीबीटी सॉफ्ट ओवर-करंट शटडाउन) को अपनाने से इन्वर्टर की विश्वसनीयता और सुरक्षा में सुधार होता है।
समान मॉड्यूलर डिजाइन
प्रत्येक चरण मुख्य बोर्ड आसान विधानसभा और रखरखाव के लिए रैक की तरह डिजाइन कर रहे हैं
आसान उपयोग के लिए अंतर्निहित बैटरी पैक प्लग-इन डिजाइन
स्मार्ट बैटरी प्रबंधन(एबीएम)
स्मार्ट बैटरी प्रबंधन को अपनाना:
बुद्धिमान चार्जरःअंतराल तीन-चरण चार्जिंग प्रक्रिया ((निरंतर धारा,निरंतर वोल्टेज,फ्लोट चार्जिंग और चार्जर बंद हो जाता है, जब बैटरी वोल्टेज कम स्तर पर गिर जाता है,चार्जर काम करने के लिए फिर से शुरू होता है)
एलसीडी स्क्रीन पर प्रदर्शित बैकअप समय
बैटरी तापमान मुआवजा
ऑनलाइन बैटरी की स्थिति का पता लगाने,
अधिकतम बैटरी चार्जिंग करंट को अंतिम उपयोगकर्ताओं द्वारा बैटरी की विशेषताओं के अनुसार सेट किया जा सकता है, ताकि बड़ी चार्जिंग करंट के कारण किसी भी क्षति से बचा जा सके;
बैटरी की समय-समय पर स्व-परीक्षण, बैटरी की समस्याओं का समय पर पता लगाना;
बैटरी रिवर्स कनेक्शन के साथ, बैटरी की सुरक्षा के लिए ओवर वोल्टेज/वर्तमान संरक्षण;
शीत प्रारंभ और एसी प्रारंभ कार्य
सीधे बैटरी के माध्यम से यूपीएस प्रारंभ करें या केवल मुख्य के माध्यम से यूपीएस प्रारंभ करें.
उन्नत नेटवर्क निगरानी क्षमताएं
संचार पोर्ट (RS232, SNMP कार्ड, RS485, सूखी संपर्क, आदि),
आसान रखरखाव डिजाइन
a) पूर्ण फ्रंट मेंटेनेंस डिजाइन को अपनाता है, प्रतिबंधों को कम करता है
स्थापना स्थान पर, और कंप्यूटिंग केंद्र की जगह की बचत;
b) मॉड्यूलर डिजाइन वर्ग, सुविधाजनक और आसान साइट रखरखाव;
c) मैन्युअल रखरखाव बाईपास के साथ,
d) यूपीएस के कामकाज को बाधित किए बिना बैटरी को बदलना;
(ई) ऐतिहासिक अभिलेखों की खोज कार्यक्षमता, घटनाएं 1,000 तक वस्तुएं;
बड़े एलसीडी के साथ अनुकूल इंटरफेस
बड़े एलसीडी डिस्प्ले और एलईडी स्टेटस इंडिकेटर; यूपीएस का भरपूर सूचना डिस्प्ले;
तकनीकी विनिर्देश:
परिचय:PWMA II श्रृंखला 3 चरण 10-40kVA एक उच्च गुणवत्ता वाले निर्बाध बिजली की आपूर्ति, ट्रांसफार्मर रहित है,जिसने प्रदर्शन और उच्च विश्वसनीयता ((MTBF> 200 बढ़ाने के लिए विश्व में अग्रणी विद्युत और इलेक्ट्रॉनिक प्रौद्योगिकी को अपनाया है1.0 इनपुट पावर फैक्टर और 4% THDi से कम होने के कारण यह यूपीएस हरित और ऊर्जा की बचत करता है।
उत्तम अनुप्रयोग:
इंटरनेट सर्वर, लघु एवं मध्यम नेटवर्क प्रणाली, बैंकिंग एवं प्रतिभूति, बिजनेस सर्वर समूह, परिशुद्धता उपकरण, चिकित्सा, ऊर्जा आदि।
विशेषताएं: पूर्ण डिजिटल नियंत्रण प्रौद्योगिकी
डीएसपी चिप प्रोसेसर के साथ पूर्ण डिजिटल नियंत्रण, सभी उपप्रणाली आईजीबीटी रेक्टिफायर, इन्वर्टर, चार्जर आदि सहित डिजिटल नियंत्रित हैं।
उत्कृष्ट विद्युत गुण
वास्तविक ऑनलाइन डबल कन्वर्जन निर्देश विभिन्न भारों के लिए सुरक्षित और प्रभावी शक्ति सुरक्षा प्रदान करता है, जिसमें मजबूत आउटपुट लोड क्षमता होती है।
उच्च इनपुट पावर फैक्टर, हरित और ऊर्जा बचत
इनपुट पीएफ 0.99 से अधिक और दक्षता 96% तक;
आउटपुट पीएफ 1.0 3 स्तर इन्वर्टर तकनीक के साथ
96% तक उच्च दक्षता के साथ मजबूत भार क्षमता
पर्यावरण अनुकूलन क्षमता
व्यापक इनपुट वोल्टेज और आवृत्ति रेंज, सभी प्रकार के जलवायु और भौगोलिक वातावरण के अनुकूल
व्यापक सुरक्षा उपाय
उन्नत प्रौद्योगिकी (आईजीबीटी ड्राइविंग तकनीक, आईजीबीटी सॉफ्ट ओवर-करंट शटडाउन) को अपनाने से इन्वर्टर की विश्वसनीयता और सुरक्षा में सुधार होता है
स्मार्ट बैटरी प्रबंधन(एबीएम)
स्मार्ट बैटरी प्रबंधन को अपनाना:
बुद्धिमान चार्जरःअंतराल तीन-चरण चार्जिंग प्रक्रिया ((निरंतर धारा,निरंतर वोल्टेज,फ्लोट चार्जिंग और चार्जर बंद हो जाता है, जब बैटरी वोल्टेज कम स्तर पर गिर जाता है,चार्जर काम करने के लिए फिर से शुरू होता है)
ऑनलाइन बैटरी की स्थिति का पता लगाने,
अधिकतम बैटरी चार्जिंग करंट को अंतिम उपयोगकर्ताओं द्वारा बैटरी की विशेषताओं के अनुसार सेट किया जा सकता है, ताकि बड़ी चार्जिंग करंट के कारण किसी भी क्षति से बचा जा सके;
बैटरी की समय-समय पर स्व-परीक्षण, बैटरी की समस्याओं का समय पर पता लगाना;
शीत प्रारंभ और एसी प्रारंभ फ़ंक्शन
सीधे बैटरी के माध्यम से यूपीएस प्रारंभ करें या केवल मुख्य के माध्यम से यूपीएस प्रारंभ करें.
उन्नत नेटवर्क निगरानी क्षमताएं
संचार पोर्ट (RS232, USB, आदि) कंप्यूटर से कनेक्ट करने के लिए,SNMP कार्ड वैकल्पिक,
अनुकूल इंटरफेस7 इंच की टच स्क्रीन के साथ एलईडी संकेतक समानांतर 8 इकाइयों तक
तकनीकी विनिर्देश:
तकनीकीएसविशेषण:
मॉडल | PWMA3310II | PWMA3315II | PWA3320II | PWMA3330II | PWMA3340II | |
मुख्य इनपुट | ||||||
नामित इनपुट वोल्टेज | 200/208/220VAC (लाइन-लाइन),3 चरण + तटस्थ + ग्राउंड | |||||
नामित आवृत्ति | 50/60 हर्ट्ज | |||||
इनपुट वोल्टेज रेंज | 167~260Vac (लाइन-लाइन),पूर्ण भार; 125V~167Vac (लाइन-लाइन), लोड मिन चरण वोल्टेज के अनुसार रैखिक रूप से घटता है |
|||||
इनपुट आवृत्ति रेंज | 40 हर्ट्ज ∙ 70 हर्ट्ज | |||||
इनपुट पावर फैक्टर | >0.99 | |||||
इनपुट करंट THDi | < 3% (रैखिक भार), < 5% (गैर-रैखिक भार) | |||||
बायपास इनपुट | ||||||
नामित बायपास वोल्टेज | 200/208/220VAC (लाइन-लाइन) | |||||
नामित आवृत्ति | 50/60 हर्ट्ज | |||||
बायपास वोल्टेज रेंज | चयन करने योग्य, डिफ़ॉल्ट -20%+15%; ऊपरी सीमाः +10%, +15%, +20%, +25%; निचली सीमा: -10%, -15%, -20%, -30%, -40% |
|||||
बायपास आवृत्ति रेंज | चुनिंदा, ±1Hz, ±3Hz, ±5Hz | |||||
बायपास अधिभार | 125% दीर्घकालिक संचालन; 10 मिनट के लिए 125%~130%; 130% से 150% तक 1 मिनट के लिए; |
|||||
आउटपुट | ||||||
इन्वर्टर का नामित वोल्टेज | 200/208/220VAC (लाइन-लाइन) | |||||
नामित आवृत्ति | 50/60 हर्ट्ज | |||||
आउटपुट पावर फैक्टर | 1 | |||||
वोल्टेज सटीकता | ± 1% ((0-100% रैखिक भार) | |||||
क्षणिक प्रतिक्रिया | चरण भार के लिए < 5% (20% - 100% -20%) | |||||
अस्थायी वसूली | चरण भार के लिए < 30ms (20% - 100% -20%) | |||||
आउटपुट वोल्टेज THDu | < 1% (रैखिक भार); < 5% (गैर-रैखिक भार) IEC/EN62040-3 के अनुसार |
|||||
इन्वर्टर अधिभार | < 110%, 60 मिनट; 110%~125%,10 मिनट; 125%~150%,60s;>150%, 200ms |
|||||
आवृत्ति विनियमन | 50/60Hz±0.1% | |||||
सिंक्रनाइज़ रेंज | सेट करने योग्य, ±0.5 हर्ट्ज ∙ ±5 हर्ट्ज, डिफ़ॉल्ट ±3 हर्ट्ज | |||||
सिंक्रनाइज़ स्लेव दर | सेट करने योग्य, 0.5 हर्ट्ज/सेकंड ∙ 3 हर्ट्ज/सेकंड, डिफ़ॉल्ट 0.5 हर्ट्ज/सेकंड | |||||
बैटरी और चार्जर | ||||||
बैटरी रेट वोल्टेज | ± 120 वीडीसी | |||||
बैटरी QTY | 2*20PCS 12V*7AH/9AH ((आंतरिक-बैटरी) | 4*20PCS 12V*7AH/9AH ((आंतरिक-बैटरी) | ||||
20 पीसी प्रति स्ट्रिंग, बाहरी बैटरी | ||||||
चार्जर की शक्ति | अधिकतम = सिस्टम पावर का 20% | |||||
दक्षता | ||||||
सामान्य संचालन | 94% अधिकतम | |||||
बैटरी संचालन | अधिकतम 93% | |||||
प्रणाली | ||||||
प्रदर्शन | 7 इंच का टच स्क्रीन | |||||
इंटरफेस |
मानकः यूएसबी, आरएस232, आरएस485. विकल्पः एसएनएमपी, शुष्क संपर्क, समानांतर किट,बैटरी कोल्ड स्टार्ट |
|||||
पर्यावरण | ||||||
ऑपरेशन तापमान | 0 ️ 40 °C | |||||
भंडारण तापमान | -40 ∼ 70 °C | |||||
सापेक्ष आर्द्रता | 0 ️ 95% (गैर संक्षेपण) | |||||
शोर (1 मीटर) | 58dB @ 100% भार, 52dB @ 45% भार | 70dB @ 100% भार, 62dB @ 45% भार | ||||
भौतिक डेटा | ||||||
आयाम (W*D*H, मिमी) |
आंतरिक बल्ला | 250*830*710 | 350*825*1200 | |||
बाहरी बल्ला | 250*530*660 | 250*785*650 | ||||
वजन ((किग्रा) | आंतरिक बल्ला | 150 | 290 | |||
बाहरी बल्ला | 45 | 54 | 67 | 73 |
नोटःकिसी भी विनिर्देश को बिना पूर्व सूचना के बदल दिया जा सकता है।
नोटःकिसी भी परिवर्तन के अधीन,अधिक अधिसूचना के बिना।
नोटःकिसी भी विनिर्देश को बिना पूर्व सूचना के बदल दिया जा सकता है।
