एचक्यूएम 600 श्रृंखला मॉड्यूलर यूपीएस 600kVA आउटपुट पीएफ1 के साथ पूर्ण डीएसपी नियंत्रण तीन चरण0
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन चीन |
| ब्रांड नाम: | HRD/OEM |
| प्रमाणन: | CE |
| मॉडल संख्या: | HOM300, HQM400, HQM500, HQM600 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | 21000USD/PCS |
| पैकेजिंग विवरण: | निर्यात के लिए मानक |
| प्रसव के समय: | 2 हफ्तों के भीतर |
| आपूर्ति की क्षमता: | 100pcs/माह |
|
विस्तार जानकारी |
|||
| रंग: | काला | प्रकार: | सबसे उन्नत ऑनलाइन 3 स्तर इन्वर्टर |
|---|---|---|---|

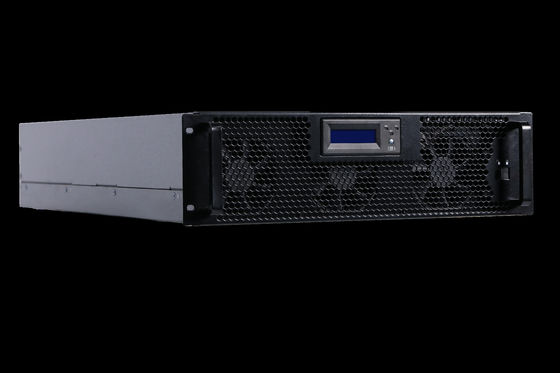

| नियंत्रण: | पूर्ण डीएसपी नियंत्रण | पावर मॉड्यूल: | 50kVA/50kW, 3U रैक |
| दक्षता: | 96सामान्य मोड में 0.5% | इनपुट पीएफ: | 0.999 से ऊपर |
| थडी: | रैखिक भार के लिए 3% से कम, गैर-रेखीय भार 5% से कम | समानांतर: | 3 इकाइयां, 1800kVA तक पहुंचती हैं |
| अभियोक्ता: | एबीएम चार्जर, 3 स्टेज चार्जिंग के साथ, बैटरी जीवनकाल को अधिकतम करता है | इंटरफेस: | RS232, RS485, यूएसबी, SNMP, AS400 और प्रोग्राम करने योग्य सूखे संपर्क |
| प्रदर्शन: | 10.4 इंच रंगीन टच स्क्रीन | पावर-वॉक इन: | हाँ |
| सुरक्षा: | व्यापक सुरक्षा, अधिभार, लघु, आदि। | स्मार्ट नींद: | हाँ, ऊर्जा की बचत |
| आउटपुट पीएफ: | 1.0 | टीएचडीयू: | THDu <1%(रैखिक भार),THDu<5%(गैर रेखीय भार), |
| आउटपुट वोल्टेज: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | आवेदन: | दूरसंचार, कंप्यूटर, सरकार, वित्तीय, निर्माण |
| सुरक्षा: | शॉर्ट सर्किट, ओवरकरंट, ओवरवोल्टेज, ओवरलोड, असंतुलित भार | चरण: | तीन फ़ेज़ |
| प्रमुखता देना: | स्मार्ट ऑनलाइन यूपीएस,डबल रूपांतरण ऑनलाइन यूपीएस |
||
उत्पाद विवरण

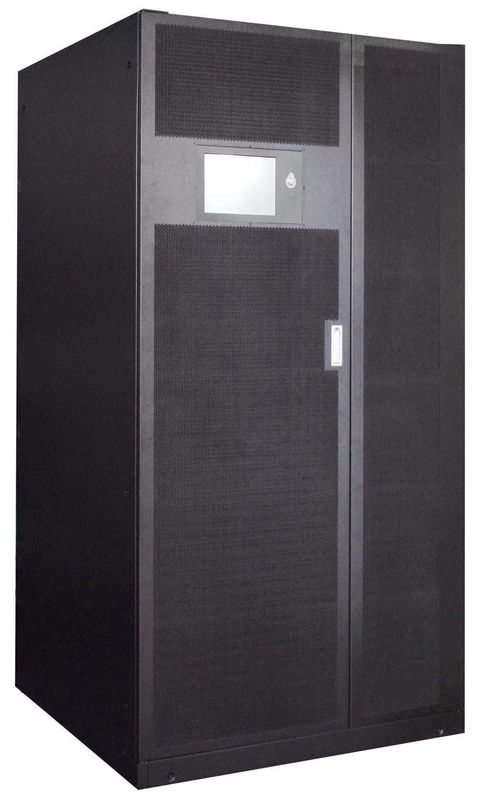

नामःHQ-M500 श्रृंखला 50-600kVA मॉड्यूलर ऑनलाइन यूपीएस
मॉडल:HQ-M500 श्रृंखला
संक्षिप्त:
शक्ति सीमाः 50 ¢ 500 kVA;
मॉड्यूल क्षमताः 50kVA;
विन्यासः 4-12 स्लॉट;
आवेदनः
डाटा सेंटर, दूरसंचार, नेटवर्क, सुरक्षा, प्रयोगशाला, मेट्रो, अस्पताल, सरकार, सेना, बिजली, परिवहन, प्रसारण, बैंक, विश्वविद्यालय, वैज्ञानिक अनुसंधान, पेट्रोकेमिकल आदि।
विशेषताएं:
रेक्टिफिकेशन, इन्वर्टर, चार्जिंग और डिस्चार्जिंग की प्रक्रिया में पूर्ण डीएसपी डिजिटल नियंत्रण
l बैटरी प्रबंधन के लिए बुद्धिमान समाधान, बैटरी चार्जिंग और डिस्चार्जिंग प्रबंधन प्रणाली को अपनाया, बैटरी जीवन का विस्तार किया
l इनपुट पावर फैक्टर 0 तक999, इनपुट हार्मोनिक करंटः< 3%, 3 स्तर इन्वर्टर,सिस्टम दक्षता 96.5% से अधिक
इंटेलिजेंट सिस्टम सेल्फ डायग्नोसिस, भरपूर दोष रिकॉर्ड, बड़ी हिस्ट्री रिकॉर्ड स्टोरेज क्षमता
l अनुकूल मानव मशीन इंटरफ़ेस, बड़ी टच स्क्रीन और कीबोर्ड के साथ, प्रचुर मात्रा में जानकारी
l तीन चरणों में प्रवेश, तीन चरणों में बहिष्करण, दोहरे रूपांतरण ऑनलाइन प्रणाली, सर्वोत्तम विद्युत गुणवत्ता और भार सुरक्षा प्रदान करती है
l मॉड्यूलर डिजाइन, गर्म प्लग का समर्थन, सुविधाजनक साइट पर रखरखाव
l उत्कृष्ट भार अनुकूलन क्षमता, अधिभार और शॉर्ट सर्किट क्षमता
l डिजिटल सर्कुलेशन कंट्रोल टेक्नोलॉजी, उच्च विश्वसनीयता समानांतर में 3 रैक तक,1800kVA तक
l स्मार्ट-स्लीप फंक्शन, सिस्टम लोड के अनुसार कुछ मॉड्यूल को बुद्धिमानी से बंद कर सकता है, उच्च दक्षता प्राप्त करता है
l कई संचार इंटरफ़ेसःRS232,RS485,USB,SNMP,AS400 और प्रोग्राम करने योग्य सूखे संपर्क
l ईपीओ कार्य
सभी पीसीबी तीन-प्रूफिंग तकनीक को अपनाते हैं
विनिर्देशः
| मॉडल | मुख्यालय200 | मुख्यालय300 | मुख्यालय500 | मुख्यालय600 |
| प्रणाली क्षमता | 200kVA | 300kVA | 500kVA | 600kVA |
| पावर मॉड्यूल क्षमता | 50kVA | 50kVA | 50kVA | 50kVA |
| मॉड्यूलों की संख्या | 4 | 6 | 10 | 12 |
| मुख्य | ||||
| इनपुट वायरिंग | 3Ph+N+PE | |||
| नामित वोल्टेज | 380/400/415VAC (लाइन-लाइन) | |||
| इनपुट पावर फैक्टर | >0.99 | |||
| पूर्ण सामंजस्य विकृति | रैखिक पूर्ण भार के लिए THDi<3%, गैर-रैखिक पूर्ण भार के लिए THDi<5% | |||
| वोल्टेज रेंज |
304 478Vac ((लाइन-लाइन) 100% लोड; 228V~304Vac (लाइन-लाइन) लोड 100%-75% से रैखिक रूप से घटाया |
|||
| इनपुट आवृत्ति | 40 हर्ट्ज ∙ 70 हर्ट्ज | |||
| बायपास | ||||
| नामित वोल्टेज | 380/400/415VAC (लाइन-लाइन) | |||
| वोल्टेज रेंज | डिफ़ॉल्ट रेंज +15%~-20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%,-20%,-30%,-40% सेट किया जा सकता है) | |||
| इनपुट आवृत्ति | ±1Hz,±3Hz,±5Hz सेट किया जा सकता है | |||
| बैटरी | ||||
| इनपुट वोल्ट | ± 240 वीडीसी (बैटरी की संख्या 30 से 44 तक चुनी जा सकती है) | |||
| चार्जिंग शक्ति | 20% * पावर मॉड्यूल | |||
| चार्जिंग वोल्टेज की सटीकता | ± 1% | |||
| आउटपुट | ||||
| नामित वोल्टेज | 380/400/415VAC (लाइन-लाइन) | |||
| नामित आवृत्ति | 50/60 हर्ट्ज | |||
| शक्ति कारक | 1.0 | |||
| वोल्टेजएशुद्धता | ≤±1.0%@स्थिर;≤±5.0%@अस्थायी | |||
| गतिशील प्रतिक्रिया | < 5% (20% - 80% - 20% चरण भार) | |||
| गतिशील वसूली का समय | < 20ms (0% - 100% -0% चरण भार) | |||
| THDu | THDu <1% ((रैखिक भार),THDu<5% ((गैर-रैखिक भार), | |||
| अधिभार क्षमता |
60 मिनट के लिए 110% अधिभार; 10 मिनट के लिए 125% अधिभार; 1 मिनट के लिए 150% अधिभार; 200ms के लिए >150% अधिभार |
|||
| प्रणाली | ||||
| दक्षता | >96.5% (डुअल स्विच मोड) | |||
| प्रदर्शन | 10.4 इंच टच स्क्रीन + एलसीडी + एलईडी | |||
| आईपी | IP20 | |||
| पर्यावरण | ऑपरेटिंग तापमानः 0-40°C; सापेक्ष आर्द्रता 0-95% ((कोई संघनक नहीं) | |||
| शोर | <55dB@1 मीटर दूर | |||
| आयाम (WxDxH मिमी) और वजन (किलो) | ||||
| कैबिनेट आयाम | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| मॉड्यूल आयाम | 510*700*135 मिमी | |||
| कैबिनेट वजन | 190 किलो | 270 किलो | 450 किलो | 450 किलो |
| मॉड्यूल वजन | 39 किलो | 39 किलो | 39 किलो | 39 किलो |
नोटः विनिर्देश आगे की सूचना के बिना परिवर्तन के अधीन है।
