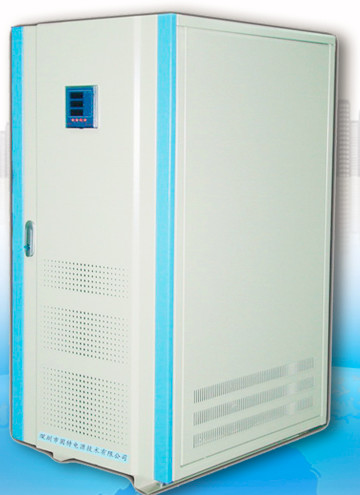

GTZW - S10 - 2000KVA स्वत: वोल्टेज स्टेबलाइजर्स, डिजिटल वोल्टेज नियामक तीन चरण

GTZW - S10 - 2000KVA स्वत: वोल्टेज स्टेबलाइजर्स, डिजिटल वोल्टेज नियामक तीन चरण

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HRD
मॉडल संख्या: <body> GTZW</span>

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1pcs
मूल्य: Negotiate
पैकेजिंग विवरण: निर्यात के लिए मानक
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: <body> 1000PCS / MONTHH</span>
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

प्रतिक्रिया समय: ≤5ms सापेक्षिक आर्द्रता: ≤90%
ऊंचाई: ≤1000m कार्य वोल्ट: 380V / 220V ± 20%, 50/60 हर्ट्ज
कार्य परिवेश तापमान: -15 ℃ ~ 45 ℃ उत्पादन सटीकता: ± 2℅
हाई लाइट:

12vdc वोल्टेज नियामक

,

तीन चरण स्वचालित वोल्ट नियामक

उत्पाद विवरण

GTZW - S10 - 2000KVA स्वत: वोल्टेज स्टेबलाइजर्स, डिजिटल वोल्टेज नियामक तीन चरण

1, लक्षण

वी एलसीडी बड़े स्क्रीन

बड़े स्क्रीन एलसीडी डिस्प्ले का उपयोग कर सकते हैं, गतिशील प्रदर्शन वोल्टेज, वर्तमान, और काम कर हालत के सभी प्रकार से पता चलता है।

वी उत्पाद अभिलक्षण

प्रतिक्रिया समय (विनियमित करने की गति) की गति बहुत तेज, गैर संपर्क, विरोधी हस्तक्षेप, कोई यांत्रिक विफलता और कार्बन ब्रश के पहनने, रखरखाव से मुक्त है। तीन चरण वोल्टेज विनियमन स्वतंत्र रूप से उत्पादन में वोल्टेज के संतुलन को सुनिश्चित करने के लिए। प्रभावी ढंग से सटीक उपकरणों की सुरक्षा की रक्षा करना।

वी प्रेसिजन (उत्पादन सटीकता) एक बी सी djusted

स्टेबलाइजर के सभी परिशुद्धता पूर्व निर्धारित प्लस या माइनस 2% है। विभिन्न भार की मांग के अनुसार समायोजित किया जा सकता प्लस या 3%, प्लस या माइनस 5% घटा।

V मैनुअल वोल्टेज विनियमन

उत्पादन आवश्यकता के अनुसार, 10% रेटेड वोल्टेज मूल्य के दायरे के भीतर, स्टेबलाइजर वोल्टेज मनमाने ढंग से विभिन्न बिजली के उपकरणों के लिए सेट कर सकते हैं।

वी स्वत: बाईपास समारोह

स्वत: बाईपास समारोह के साथ लैस है, जब स्थिरता प्राप्त करने में विफल रहता है, यह अवशेष में स्वचालित रूप से, कोई स्नेह उत्पादन के लिए बदल सकते हैं।

वी देरी स्थिर आउटपुट वोल्ट समारोह

वोल्टेज स्टेबलाइजर बूट या संरक्षण के एक राज्य से उबरने में, तुरंत विनियमित नहीं किया जाएगा। लेकिन उसके बाद केवल उन तय है कि साधन वोल्टेज सुनिश्चित करने के लिए कि लोड उपकरण क्षतिग्रस्त नहीं होता सामान्य हैं पर रहते हैं।

वी स्वचालित उत्पादन कार्य

प्रणाली पूर्व निर्धारित स्वत: उत्पादन है। स्थिरता प्राप्त करने के साधन से कनेक्ट करते हैं, इस प्रणाली का पता लगाने कि पावर ग्रिड, सामान्य है तो यह 30 सेकंड में देरी होगी, स्वचालित रूप से उत्पादन में वोल्टेज स्थिर।

वी मॉड्यूलर डिजाइन, आसान बदलने के लिए और मरम्मत

मॉड्यूलर डिजाइन अपनाने सर्किट को विनियमित करने और निगरानी को एक दूसरे से स्वतंत्र सर्किट, सभी घटकों को मानक-सामान्यीकरण कर रहे हैं। विधानसभा, डीबगिंग, रखरखाव और अधिक सरल और जल्दी कर रहे हैं।

वी मजबूत लोड / वहन क्षमता

कम समय अधिभार या शॉर्ट सर्किट, ट्रांसफार्मर का तार जलती हुई आग से बचने के लिए क्षतिग्रस्त नहीं होता है। अधिभार 150%, स्टेबलाइजर 90 सेकंड, अधिभार 200% के लिए 20 सेकंड का सामना कर सकते हैं।

वी उत्पादन उच्च और कम वोल्टेज संरक्षण समारोह

जब सर्किट ऊपरी या निचली सीमा से परे उत्पादन में वोल्टेज का पता लगाने की निगरानी, ​​वोल्टेज स्टेबलाइजर साधन में स्वचालित रूप से उत्पादन के लिए कोई स्नेह बदल सकते हैं।

चरण / चरण गलती संरक्षण समारोह के वी कमी

निगरानी सर्किट चरण विफलता, वोल्टेज नियामक का पता चला जब / स्टेबलाइजर स्वचालित रूप से उत्पादन में कटौती और आवाज अलार्म होगा।

उत्पाद विनिर्देश

अवस्था आदर्श क्षमता (केवीए) वर्तमान (ए) आकार (मिमी)
डब्ल्यू * एस * जी
वजन (किग्रा)
3 चरण GTZW-S10 10 15 350 × 600 × 750 140
GTZW-S15 15 22
GTZW-S20 20 30 160
GTZW-S30 30 46 180
GTZW-S45 45 68 390 * 650 * 870 195
GTZW-S60 60 90 240
GTZW-S75 75 113 460 × 650 × 1200 316
GTZW-S100 100 152 330
GTZW-S150 150 228 700 × 700 × 1600 450
GTZW-S200 200 300 530
GTZW-S250 250 342 1100 × 800 × 2100 630
GTZW-S320 320 486 720
GTZW-S400 400 608 810
GTZW-S500 500 760 910
GTZW-S600 600 912 1050
GTZW-S800 800 1216 1800 × 1000 × 2100 1300
GTZW-S1000 1000 1520 1650
GTZW-S1200 1200 1824 1900
GTZW-S1600 1600 2431 1800 × 1000 × 2100
GTZW-S2000 2000 3038
GTZW-S2500 2500 3798

3. मुख्य टी echnical मैं ndex

इनपुट रेटेड वोल्टेज चरण वोल्टेज AC220V, लाइन वोल्टेज एसी 380V
स्थिर वोल्टेज रेंज 3P3W + जी 380VAC +/- 20-60% (avaiable अनुकूलित)
आवृत्ति 50 हर्ट्ज / 60 हर्ट्ज
आउटपुट रेटेड वोल्टेज चरण वोल्टेज AC220V, लाइन वोल्टेज एसी 380V
केंद्र वोल्टेज ± 7℅ (समायोजित किया जा सकता है)
उत्पादन सटीकता ± 2℅
जवाब देने का समय ≤5ms
स्थिरीकरण समय ≤100ms / चरण
तरंग विरूपण अतिरिक्त तरंग विरूपण की उपज नहीं है (स्थिर)
दक्षता ≥99℅
तीन चरण असंतुलित होना फैक्टर तीन चरण वोल्टेज संतुलन स्वचालित रूप से, incrementation≤2%
सुरक्षा overvoltage उत्पादन चरण वोल्टेज से 10℅ (242V) उच्च, बायपास करने के लिए निर्बाध है
undervoltage उत्पादन चरण वोल्टेज बायपास करने के लिए निर्बाध से 10℅ (198V) कम है,
Pheas घटाने हाँ, निर्बाध बायपास करने के लिए
अधिभार इलेक्ट्रिक का पता लगाने, अधिभार 1 मिनट, उत्पादन काट दिया जाएगा।
अधिक वर्तमान इलेक्ट्रॉनिक पता लगाने और सर्किट ब्रेकर दोहरी सुरक्षा।
शार्ट सर्किट इलेक्ट्रॉनिक पता लगाने और सर्किट ब्रेकर दोहरी सुरक्षा।
उपमार्ग मैनुअल और स्वत: बाईपास बाईपास।
अनुदेश वोल्टेज ए, बी, सी, ΣABC तीन चरण में क्रमश: सच्चे और प्रभावी मूल्यों से पता चलता है
वर्तमान ए, बी, सी, ΣABC तीन चरण में क्रमश: सच्चे और प्रभावी मूल्यों से पता चलता है
काम कर रहे राज्य AVR / बाईपास
असामान्य अधिक वोल्टेज, के तहत वोल्टेज, अधिक लोड, फ्यूज उड़ा
नियंत्रण विधा डीएसपी चिप बुद्धिमान नियंत्रण प्रौद्योगिकी पैमाइश कार्य
काम प्रणाली स्वत: वोल्टेज विनियमन और बाईपास के साथ, दो मोड काम कर रहे।
वोल्टेज विनियमन मोड तीन चरण अलग वोल्टेज समायोजित

अधिभार क्षमता

3 बार देखा गया है वर्तमान, 1 सेकंड, प्रतिरोधक, प्रेरक, कैपेसिटिव और प्रभाव लोड करने के लिए अनुकूलित किया जा सकता है; तात्कालिक अधिभार प्रभाव का सामना कर सकते हैं। स्थिरता प्राप्त करने का लगातार उत्पादन मौजूदा मूल्यांकन किया गया। जब तापमान में वृद्धि स्थिरतापूर्वक, 30 मिनट के लिए 10% अधिभार अनुमति दी है। अल्पकालिक (5 मिनट) अधिभार वर्तमान (1.6 गुना दर्जा मूल्य) भी अनुमति दी है।

4. मुख्य सामग्री सूची

सामग्री का नाम मात्रा उत्पादक परिचय
संलग्नक 1 टुकड़ा मानव संसाधन विकास

G139 → Phosphating + PZ660 पाउडर + पाउडर कोटिंग: 2.0 मोटी ठंड रोल स्टील Sheets.Surface उपचार अपनाने

(RAL7032) प्लास्टिक छिड़काव;

प्रदर्शन 1 टुकड़ा मानव संसाधन विकास STH चौड़े कोण एलसीडी डिस्प्ले अपनाने, स्पष्ट रूप से पढ़ने, steroscopical और प्रत्यक्ष।
मुख्य बोर्ड 1 टुकड़ा मानव संसाधन विकास पीसीबी स्वतंत्र रूप से स्थिर circuitry का विकास, मुख्य घटकों, आयातित ब्रांड को अपनाने "Infineon", "जनजाति", "फेयरचाइल्ड", "तोशिबा", आदि की तरह।
गाओ चरण प्रतिकारी TRANSFORER 3 पीसीएस मानव संसाधन विकास माध्यमिक वैक्यूम सूई के माध्यम से, और लगातार 130 ℃ .Transformer इन्सुलेशन वर्ग एफ, गर्मी प्रतिरोध 155 ℃ के उच्च तापमान के तहत 10 घंटे के लिए सेंकना। सभी बर्दाश्त वोल्टेज 3500V / 5mA / मिनट कर रहे हैं;
तीन चरण विनियमन ट्रांसफार्मर 3 पीसीएस मानव संसाधन विकास
रिले 3 पीसीएस मानव संसाधन विकास घरेलू प्रथम श्रेणी के ब्रांड, डिजिटल नियंत्रण वोल्टेज स्टेबलाइजर के लिए विशेष अनुकूलित अपनाने।

फ्यूज

3 पीसीएस मिंग रोंग घरेलू फ्यूज अपनाने, पहली ब्रांड "मिंग रोंग" कंपनी के उच्च गुणवत्ता वाले उत्पादों
इनपुट स्विच 1 टुकड़ा Shihlin

अवशोषण

प्रतिरोध

6PCS VILVA इलेक्ट्रॉनिक

औद्योगिक ग्रेड प्रतिरोध स्थिर और टिकाऊ

टिकाऊ

6। प्रौद्योगिकी और विशेष आवश्यकताओं

1. उत्पादन का मार्गदर्शन बाईपास स्विच;

2. संलग्नक सामग्री: Baosteel (या वुहान आयरन एंड स्टील समूह कॉर्प) 2mm मोटी ठंड रोल स्टील शीट, 3 .Surface उपचार: G139 → Phosphating + PZ660 पाउडर + पाउडर कोटिंग (RAL7032);

4.Products पीपुल्स रिपब्लिक ऑफ चाइना उद्योग मानक के कानून के अनुसार विनिर्माण, compensating एसी स्थिरता प्राप्त करने का लक्ष्य।

7। टी echnical डी ocuments

उपकरण के बारे में पूरी तकनीकी फ़ाइल प्रदान करें:

पूरे मशीन गुणवत्ता प्रमाणीकरण A.1pcs।

B.1pcs उत्पाद परीक्षण रिपोर्ट

C.1pcs उपयोगकर्ता मैनुअल

8. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

1) उपकरण वारंटी अवधि डिलीवरी की तारीख से 1 साल है;

2) वारंटी अवधि के दौरान, सप्लायर मुक्त करने के लिए तकनीकी सहायता प्रदान करते हैं; जब पार्टी एक से असफलता का नोटिस मिलता है, पार्टी बी वारंटी दायित्वों को लागू करना चाहिए; 8 घंटे और समाधान के भीतर प्रतिक्रिया पार्टी ए के घाटे को कम करने के लिए 24 घंटे के बिना दिया जाना चाहिए रखरखाव अन्य स्पेयर पार्ट्स की जरूरत है, पार्टी बी क्रय, स्थापना और डिबगिंग सहायता, 48 घंटे के भीतर समस्या का समाधान।

3) वारंटी अवधि के बाद, सप्लायर समय पर, उच्च गुणवत्ता, अनुकूल तकनीकी सेवा और आपूर्ति के स्पेयर पार्ट्स के साथ उपयोगकर्ता प्रदान करते हैं।

9. प्रदर्शन
