विस्तृत उत्पाद विवरण
रंग: |
ब्लैक |
गारंटी: |
2years aftershipment |
Efficency: |
98 % |
THDi: |
3% से कम |
समानांतर: |
केबल नेटवर्क के साथ 4 इकाइयों, |
पीएफसी समारोह: |
हाँ |
समारोह: |
बिजली चलने समारोह |
इनपुट: |
40-72Hz |
भाषा: |
अंग्रेज़ी, स्पेनिश, Portughese, Russion, फ्रेंच, कोरिया, आदि। |
इनपुट पीएफ: |
1.0 |
सत्ता घूमना: |
हाँ |
Ouput पीएफ: |
0.9 |
इनपुट वोल्टेज: |
-45%, Norminal + 25% |
|
|
हाई लाइट: |
3 केवीए ऑनलाइन यूपीएस, ऑनलाइन यूपीएस सिस्टम |
काले ई सीरीज 3 चरण ऑनलाइन यूपीएस 15-400kva Uninterruptible विद्युत आपूर्ति यूपीएस
ZH उत्कृष्ट श्रृंखला ऑनलाइन HF यूपीएस डेटा सेंटर समाधान उन्नत हार्डवेयर और अमीर डिजाइन features.It के साथ प्रभावी प्रदान करते हैं दुनिया के अग्रणी तकनीक को अपनाया और क्रांतिकारी तकनीकी सफलता है, जो यह एक पूरा हो गया है leaded की संख्या प्राप्त की है
उच्च स्तरीय उत्कृष्ट peformance के साथ विश्वसनीय उत्पाद
डाटा सेंटर, Telcom, स्वास्थ्य देखभाल, विनिर्माण
उन्नत सुविधाओं:
ऊर्जा की एफई फाई cient डिजाइन
- एक ट्रांसफार्मर से मुक्त डिजाइन के साथ
- परिष्कृत संवेदन और नियंत्रण circuitry

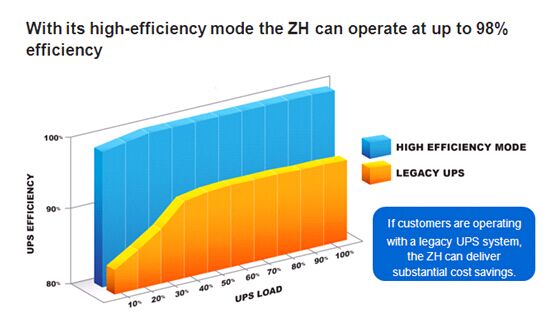

- महामहिम मोड: एक 98.5% की रेटिंग करने के लिए वृद्धि संरक्षण के साथ उच्च दक्षता मोड, यह सबसे अधिक ऊर्जा एफई फाई cient अप में से एक बन गया है।
- और यह अभी भी अधिकतम लोड संरक्षण, 4-8ms हस्तांतरण के समय के भीतर वृद्धि संरक्षण के साथ और पर्यावरण मोड में सबसे उच्च एफई फाई ciency यूपीएस विपरीत प्रदान करता है
- ।

- रीयल अनुकूलता
- सक्रिय शक्ति कारक सुधार (पीएफसी) 0.99 इनपुट शक्ति कारक और <3% THDi, इस प्रकार एक ही नेटवर्क में अन्य महत्वपूर्ण उपकरणों के साथ हस्तक्षेप को नष्ट करने और जनरेटर के साथ अनुकूलता को बढ़ाने प्रदान करता है। ZH वृहदाकार की आवश्यकता के बिना आधुनिक 0.9 पीएफ दर्जा आईटी उपकरणों की रक्षा करने के लिए अनुकूलित है। यह सच है कि विश्वसनीयता
- गर्म सिंक प्रौद्योगिकी यह चार UPSs अप करने के लिए समानांतर संभव उपलब्धता बढ़ाने के लिए या क्षमता जोड़ने के लिए बनाता है।
- किसी भी संचार प्रौद्योगिकी लाइन के बिना लोड साझा सक्षम बनाता है, इस प्रकार की विफलता के एकल बिंदु को नष्ट करने।
- उच्च विश्वसनीय fullyDSP नियंत्रित और उत्कृष्ट प्रदर्शन, MTBF> 20,0000h साथ
- कॉम्पैक्ट और टिकाऊ डिजाइन
- छोटे पदचिह्न कम से कम FL oor अंतरिक्ष रह रहे हैं:
- 30% समान प्रतिस्पर्धी समाधान की तुलना में छोटे के लिए ऊपर
- समय मतलब मरम्मत करने के लिए (MTTR) <30 मिनट
- ईसीटी कार्य करते हैं। इसका आसान क्षमता का परीक्षण सुविधा के साथ, ZH एक बाहरी लोड की आवश्यकता के बिना पूरा लोड तनाव के तहत अपनी पूरी शक्ति ट्रेन का परीक्षण कर सकते हैं।
- पावर वॉक-इन कार्य करते हैं। जब बैटरी से लाइन मोड के लिए यूपीएस हस्तांतरण, बैटरी वर्तमान धीरे-धीरे कम होता है और एसी चालू वृद्धि धीरे-धीरे।
- यह सब अचानक लोड लाइन मोड के लिए स्थानांतरण से बच सकते हैं। यूपीएस जनरेटर और निवेश लागत को बचाने के लिए छोटे क्षमता के साथ संगत होना चाहिए।
- बाईपास और मुख्य प्रणाली के लिए अलग एसपीएस
- विश्वसनीय डबल सर्किट डिजाइन के साथ एसपीएस लेकिन यह भी बाईपास का एसपीएस अलग किया जाता है, जो भी मुख्य प्रणाली एसपीएस विफल रहा है सुनिश्चित कर सकते हैं इसके अलावा, यूपीएस सफलतापूर्वक बायपास करने के लिए हस्तांतरण कर सकते हैं।

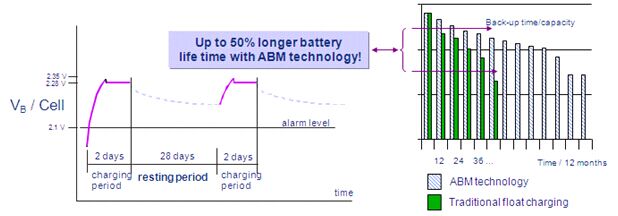

- एबीएम बैटरी प्रबंधन
- इंटेलिजेंट अंतराल त्रिस्तरीय चार्ज करने की प्रक्रिया (वर्तमान निरंतर, लगातार वोल्टेज, चार्ज और चार्जर नींद मोड, जब एक निचले स्तर के लिए बैटरी वोल्टेज कमी, चार्जर काम करने के लिए पुनरारंभ फ्लोट)।
- लाभ:
- आराम की अवधि के कारण कम आंतरिक बैटरी जंग
- बैटरी चार्ज स्तर मॉनिटर्स
- अलार्म और बैक अप समय गणना
- उन बैटरी जीवन के अंत की आशा करने की अनुमति देता है
- स्वत: मुक्ति परीक्षण
- बैक अप समय गणना
- ऑनलाइन बैटरी का पता लगाने समारोह

तापमान मुआवजा समारोह
- उन्नत वायरलेस paralleling प्रौद्योगिकी:
- केवल आरजे 45 केबल और कार्ड parallal कोई जरूरत के साथ समानांतर
- उद्योग के अग्रणी हार्डवेयर उपलब्धता प्रदान करता है
- क्षमता के लिए मॉड्यूलर scalability
- एन 1 अतिरेक - समानांतर में 4 मॉड्यूल के लिए ऊपर
- ताकत:
- paralleling सहकर्मी सहकर्मी
- स्वतंत्र लोड साझा
- कोई एकल बिंदु का विफलता
इवेंट लॉग ऑन: 512events करने के लिए ऊपर
धूल फिल्टर मानक सुसज्जित
- विस्तृत आवेदन के लिए पूर्व छानने के रूप में धो सकते हैं धूल फिल्टर के साथ डिफ़ॉल्ट
- आग के मामले में गैर ईंधन सामग्री
लचीला स्थापना विकल्प
- ZH के लिए उपकरणों की पूरी रेंज FL exible स्थापना विकल्प है कि तैनाती में तेजी लाने और मूल्यवान अंतरिक्ष को बचाने प्रदान करता है।
- सौंदर्य की दृष्टि से डिजाइन किया गया सामान समन्वित समाधान है कि दोनों सुरक्षा और विश्वसनीयता स्थापना के समय और कुल लागत को कम करने whilst बढ़ाने के लिए सक्षम है।
- सहायक परिवार, सिस्टम समानांतर मॉड्यूल शामिल
- बाहरी रखरखाव बाईपास स्विच, बाहरी बैटरी मंत्रिमंडलों, बाहरी बैटरी सर्किट तोड़ने वाले, शीर्ष केबल एंट्री मंत्रिमंडलों, रियर Chimneys, IP21 किट (15-200kVA) और आंतरिक ट्रांसफार्मर विकल्प (15-120kVA)।

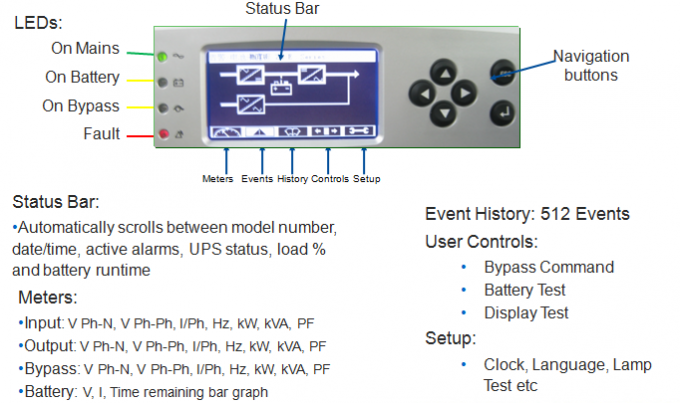

- ग्राफिक एलसीडी डिस्प्ले
- अंग्रेजी, फ्रेंच, स्पेनिश, पुर्तगाली, कोरियाई, रूसी, चीनी: आसान उपयोग, और बहु भाषा के रूप में इस तरह के, का चयन करने के लिए

तकनीकी निर्देश:
केवीए | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 300 | 400 |
किलोवाट | 13.5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | 240 | 360 |
उतार दक्षता | 94% (इनवर्टर-मोड पर पूर्ण भार) |
समर्थन करना | महामहिम मोड पर 98.5%, विश्वसनीय लोड की रक्षा |
शक्ति का विस्तार | आसान गर्म-सिंक के माध्यम से क्षमता या अतिरेक का विस्तार |
टोपोलॉजी | आईजीबीटी ऑन लाइन दोहरी रूपांतरण |
एसी डीसी को सुधारने |
सही करनेवाला | PWM तकनीक के साथ आईजीबीटी शुद्ध |
इनपुट |
एसी वोल्टेज | 3PH 380/400 / 415VAC + एन + जी (एल.एन.: 220/230 / 240VAC) |
सहनशीलता | -45%, Norminal + 20% |
THD | 3% |
आवृत्ति | 50 हर्ट्ज (60) ऑटो का पता लगाने (40-72Hz रेंज) |
इनपुट पीएफ | 1.0 |
पावर वॉक-इन | हाँ |
डीसी एसी उलटा करने के लिए |
आईजीबीटी इन्वर्टर | ट्रांसफार्मर कम |
आउटपुट पीएफ | 0.9 |
वोल्टेज | 3PH 380/400 / 415VAC + एन + जी (एल.एन.: 220/230 / 240VAC) + 1% |
अधिभार | 115%: काम कर रखने के लिए, 125%, 10mins |
THDi | 2% |
आवृत्ति | 50 हर्ट्ज (60) |
असंतुलित भार | 100% |
Crestor कारक | 3: 1 |
उपमार्ग |
स्टेटिक बाईपास | हाँ |
वोल्टेज | 3PH 380/400 / 415VAC + एन + जी (एल.एन.: 220/230 / 240VAC) + 15% |
रखरखाव बाईपास |
SWMB | हाँ |
बैटरी विन्यस्त करें | हाँ | देखिये |
चार्ज | एबीएम या 3-चरण प्रभारी नियंत्रण |
बैटरी का प्रकार | वीआरएलए या जेल |
बैकअप समय | क्षमता पर निर्भर करती है, मुक्ति गहराई |
मात्रा | 32-40 कोशिकाओं, डिफ़ॉल्ट 36 | 36-40 कोशिकाओं, डिफ़ॉल्ट 40 |
रिचार्ज समय | 90% तक 8 घंटे |
संचार स्लॉट |
खांचा | RS232, मिनी स्लॉट |
सहायक | मिनी स्लॉट SNMP / वेब कार्ड, मिनी-स्लॉट Modbus / ईथरनेट कार्ड, मिनी स्लॉट AS400 कार्ड |
आपरेशन हालत |
तापमान | 0-40 ℃ |
भंडारण | -25-55 ℃ |
नमी | 5-95% गैर गाढ़ा |
ऊंचाई | 1000 मी के तहत कोई नीचा बिजली |
शोर (डीबी) | 55 | 62 | 65 | 70 | 73 |
मानक |
ईएमसी | 61,000-4 |
ईएमआई | EN5550022 / EN55024 |
गुणवत्ता | ISO9001-2008 |
प्रमाणपत्र | सीई |
केवीए | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 300 | 400 |
शारीरिक नाप | 500 * 710 * 960 | 500 * 710 * 1230/1500 | 600 * 800 * 1876 | 1600 * 820 * 1880 |
उतार भार | 72 | 91 | 120 | 202 | 245 | 283 | 311 | 457 | 860 | 970 |
बैटरी के साथ अप | 272 | 376 | 490 | बाहरी बैटरी डिजाइन |
ट्रांसफार्मर के साथ अप | 220 | 245 | 328 | 532 | 575 | 660 | 720 | ट्रांसफार्मर कम |
| | | | | | | | | | | | | |
