विस्तृत उत्पाद विवरण
| उत्पाद का नाम: |
उतार के इंटरैक्टिव लाइन |
मॉडल: |
C1KS, C2K, C2KS |
| डीसी वोल्टेज: |
24V, 12V17AH बैटरी के भीतर, 48V |
प्रणाली दक्षता: |
≧ 90% |
| बिजली उत्पादन के कारक: |
0.6 (0.7 विकल्प) |
उत्पादन तरंग: |
शुद्ध साइन लहर |
| हाई लाइट: |
line interactive uninterruptible power supply, line interactive sine wave ups |

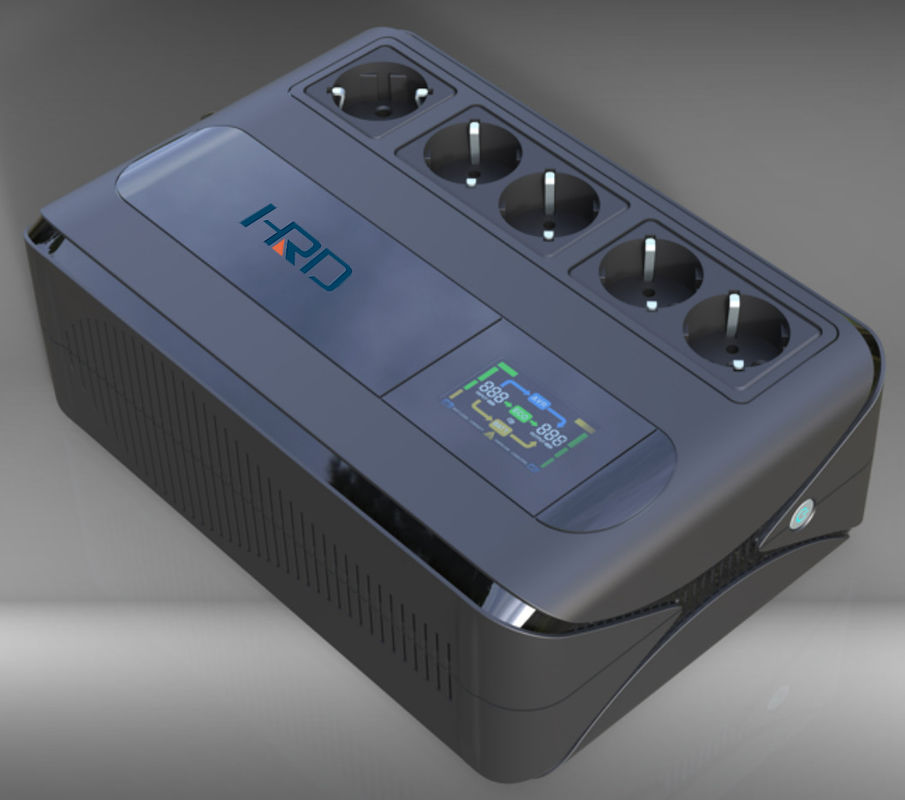

छोटे आकार लाइन इंटरएक्टिव यूपीएस, शुद्ध साइन लहर औंधा 10KVA
Ⅰ उत्पाद परिचय
कोर्ट सीरीज लाइन इंटरएक्टिव यूपीएस 1-10kVA, शुद्ध sinewave है और नवीनतम नेटवर्क संचार प्रौद्योगिकी के साथ उन्नत लाइन इंटरैक्टिव प्रौद्योगिकी संयुक्त है, सख्त मांग अनुप्रयोगों के लिए एक पूर्ण शक्ति समाधान प्रदान करता है. यह छोटे आकार और हल्के वजन के साथ उच्च क्षमता की है. राज्य inverting में लगभग कोई शोर नहीं है.
PWM प्रौद्योगिकी सीपीयू द्वारा नियंत्रित के साथ, capacitive, प्रेरक, और दूसरों की तुलना में एक 10% अधिक दक्षता के साथ nonlinear मिश्रित भार के लिए अनुकूल है जो पलटनेवाला उत्पादन शुद्ध साइन लहर.
यह दोष से भार आदि अधिभार, शॉर्ट सर्किट, कम बैटरी वोल्टेज, अनुचित आपरेशन, की वजह से हो सकता है की रक्षा के लिए पूर्ण सुरक्षा है
यूपीएस और पीसी RS232 संचार इंटरफ़ेस से कनेक्ट किया जा सकता है. यह काम इतिहास जानने के लिए मदद कर सकते हैं, ऑटो स्विच, पैरामीटर, नायाब आपरेशन और साथ ही दूरदराज के नेटवर्क निगरानी (SNMP एडाप्टर के साथ विस्तारित) की निगरानी. यह उन्नत नेटवर्क प्रणाली के आवेदन के लिए है.
Ⅱ डिजाइन सुविधाएँ
- इंटेलिजेंट सीपीयू नियंत्रण
- डिजाइन उच्च दक्षता ऑनलाइन कम आवृत्ति
- पूर्ण अछूता पीसीबी डिजाइन
- इनपुट / आउटपुट सुरक्षा
- 50/60Hz इनपुट स्वचालित रूप से जाँच करें और बदलना
- RS232 या SNMP नेटवर्क संचार
- इंटरनेट, फैक्स मॉडेम एडीएसएल हस्तक्षेप लाइनों प्रकाश सुरक्षा
- इनपुट वोल्टेज की विस्तृत बजी (145 274V)
- अधिभार, शॉर्ट सर्किट, और ज़रूरत से ज़्यादा गरम अलार्म और सुरक्षा.
- एलसीडी प्रकाश प्रदर्शन और बजर सावधानी
- कॉम्पैक्ट डिजाइन, सुंदर और टिकाऊ
Ⅲ उत्पाद उपस्थिति
- प्रदर्शित करते साधन आदानों
- प्रदर्शित करते बैटरी inverts
- C1KS के मॉडल
- सी सीरीज के एलसीडी डिस्प्ले स्क्रीन
- स्विच बटन (यह 4 बज़ के लिए प्रेस द्वारा हल्के से शुरू)
- बजर स्विच बटन (3 सेकंड के लिए प्रेस)
- THERMOVENT
-
मॉडल 2KVA-10KVA
- रुकवाल
-
शीतलक प्रशंसक - इन्वर्टर उत्पादन प्लग
- अवशेष इनपुट प्लग
- बैटरी का उपयोग - सकारात्मक पोल
- बैटरी का उपयोग नकारात्मक पोल
- साधन इनपुट बीमा
- C2KS-C3KS के मॉडल
- RS232 इंटरफ़ेस प्लग (यूपीएस और पीसी के बीच मानक इंटरफेस)
- यूपीएस उत्पादन रक्षक
- साधन इनपुट रक्षक
- यूपीएस (लंबी पिछले प्रकार) बाहरी बैटरी का उपयोग बंदरगाह
- C2KS और C3KS के तारों आरेख
- (अंदर बैटरी के साथ) C2k-C3K के पीछे बोर्ड
- C6KS-C10KS लंबे समय से स्थायी प्रकार (बाहरी बैटरी) के तारों आरेख
- C6KS-C10KS के पीछे बोर्ड
- अवशेष सर्किट ब्रेकर
- C6KS-C10KS की पहुँच पोर्ट
चतुर्थ तकनीकी पैरामीटर
मॉडल | C1KS | C2K | C2KS | C3K | C3KS | C6KS | C10KS |
डीसी वोल्टेज | 24V | 12V17AH बैटरी के भीतर | 48V | 12V20AH बैटरी के भीतर | 72V | 96V | 96V |
प्रणाली दक्षता | ≧ 90% |
बिजली उत्पादन के कारक | 0.6 (0.7 विकल्प) |
एसी इनपुट वोल्टेज | 145-275V |
एसी इनपुट आवृत्ति | 50/60Hz ± 10% (स्वतः अनुकूलित) |
एसी निर्गम वोल्टेज | 220VAC + / 10% (लाइन मोड), 220VAC + / -1% 9 बैटरी मोड) |
समय का स्थानांतरण (रेखा से बैटरी) | ≤ 4ms |
इन्वर्टर उत्पादन आवृत्ति | 50Hz 0.1% ± (बैटरी मोड), लाइन मोड: 50Hz /-4Hz) |
उत्पादन तरंग | शुद्ध साइन लहर |
THD | ≤ 3% (रैखिक भार) |
संरक्षण कार्य | अधिभार, शॉर्ट सर्किट, कम बैटरी वोल्टेज, उच्च या कम साधन वोल्टेज संरक्षण |
अधिभार क्षमता | फिर अधिभार 100% -120% 20 सेकंड के लिए गुलजार (भार वापस सामान्य करने के लिए जा सकते हैं कम), और शट डाउन; अधिभार 150% तुरंत नीचे बंद |
दोष | (स्वतः बायपास करने के लिए बारी) गुलजार |
बैटरी कम वोल्टेज संरक्षण | बैटरी वोल्टेज (पीसीएस * 10V 0.5 वी) बज़ एक बार 1 सेकंड; बैटरी वोल्टेज (पीसीएस * 10V ± 0.2V) नीचे बंद |
नायाब आपरेशन | बैटरी की शक्ति खत्म हो गया है जब शट डाउन; साधन है जब वहाँ फिर से शुरू करें |
वर्तमान चार्ज | 1-10A (20 विकल्प) |
संचार अंतरापृष्ठ | RS232 (इनपुट / आउटपुट वोल्टेज, आवृत्ति, बैटरी वोल्टेज, स्थिति) |
प्रदर्शन | एलसीडी (इनपुट / आउटपुट / बैटरी वोल्टेज, इनपुट / आउटपुट आवृत्ति, भार संख्या, स्थिति) |
पर्यावरण तापमान | 0 ℃ ~ 40 ℃ |
नमी | संघनन के बिना 20% -90% |
शोर | 1 मीटर दूर 40dB ≦ (ए) |
